Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX210W

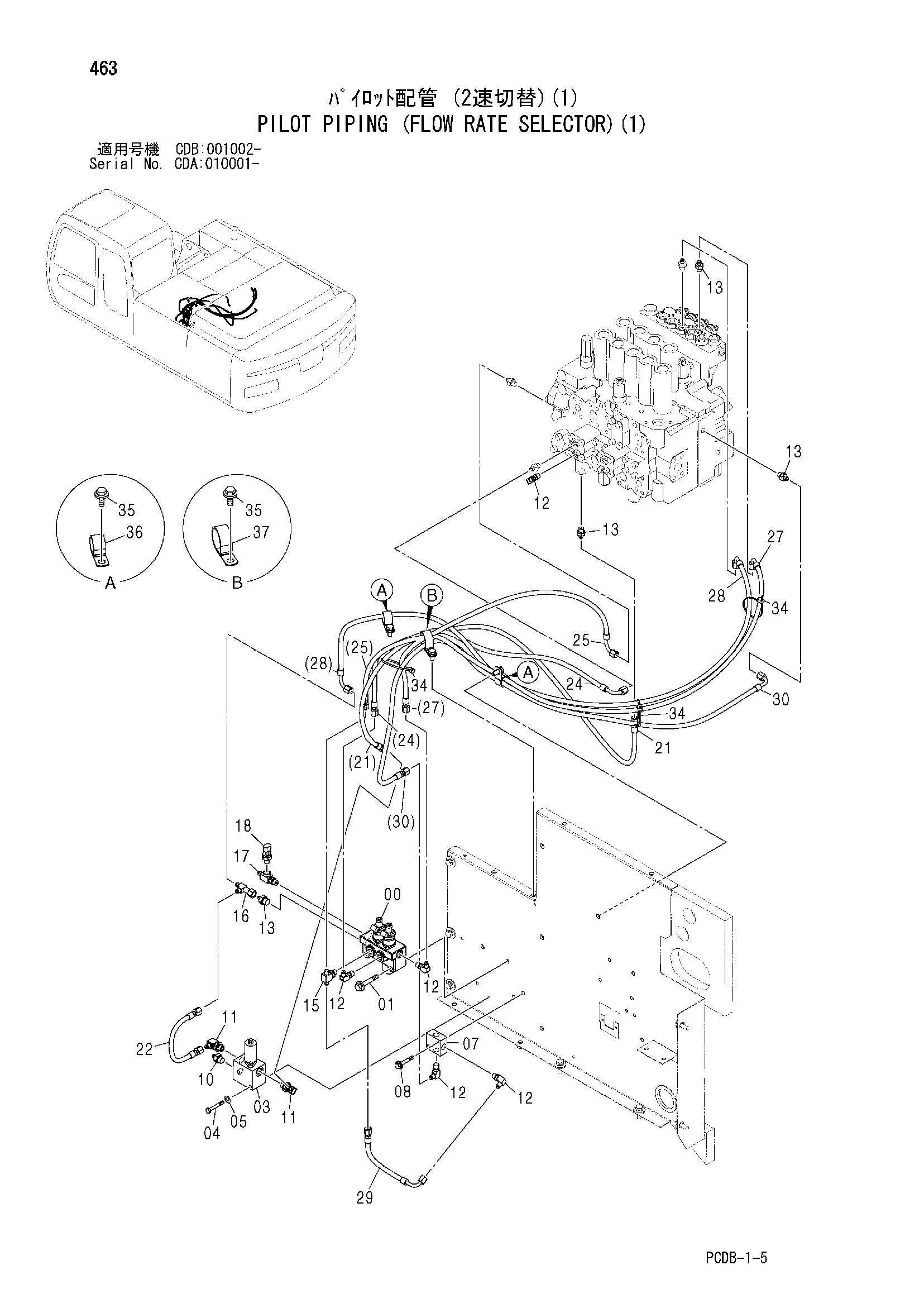

Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218275 | Электромагнитный клапан | 1 |
| 01 | J271065 | Болт с шайбой | 2 |
| 01A | J901065 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 4472347 | Клапан редукинг | 1 |
| 04 | J900660 | Болт | 2 |
| 05 | A590106 | Плоская шайба | 2 |
| 07 | 4411001 | Челночный клапан | 1 |
| 08 | J260840 | Болт с шайбой | 2 |
| 08A | J900840 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | A852132 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852332 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 5 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852522 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4252786 | Тройник | 1 |
| 17 | 4364784 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4436535 | Датчик давления | 1 |
| 21 | 4616013 | Шланг (SN) | 1 |
| 22 | 4451995 | Шланг | 1 |
| 24 | 4616024 | Шланг (SY) | 1 |
| 25 | 4616025 | Шланг (SM) | 1 |
| 27 | 4616027 | Шланг (P2) | 1 |
| 28 | 4616028 | Шланг (DD) | 1 |
| 29 | 4442325 | Шланг | 1 |
| 30 | 4616030 | Шланг (SJ) | 1 |
| 34 | 4055312 | Ленточный зажим | 3 |
| 35 | J271025 | Болт с шайбой | 3 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Плоская шайба | 1 |
| 36 | 4192035 | Зажим | 2 |
| 37 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
