Пилотные гидролинии (B) — HITACHI ZX210W

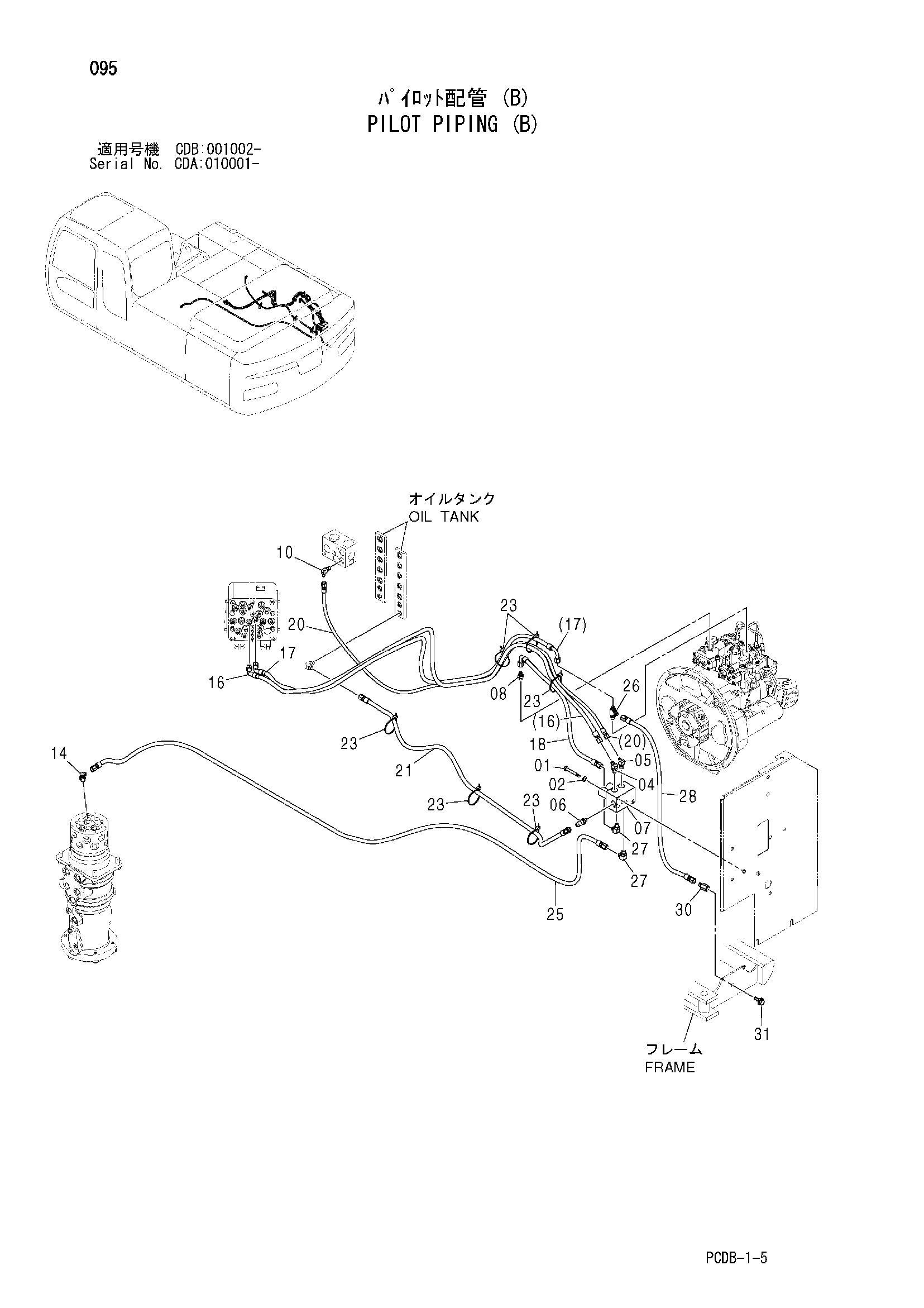

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900880 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 04 | A852223 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852222 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9223058 | Электромагнитный клапан | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4469441 | Шланг (SA) | 1 |
| 17 | 4469445 | Шланг (SB) | 1 |
| 18 | 4452737 замена: 4451924 | Шланг | 1 |
| 18 | 4451924 | Шланг | 1 |
| 20 | 4469450 | Шланг (PE) | 1 |
| 21 | 4469454 | Шланг (DQ) | 1 |
| 23 | 4055312 | Ленточный зажим | 6 |
| 25 | 4469448 | Шланг (10C) | 1 |
| 25 | 9266758 | Шланг (10C) | 1 |
| 25A | 4469448 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | A852423 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4450440 замена: 4484593 | Шланг (B1) | 1 |
| 28 | 4484593 | Шланг (9) | 1 |
| 30 | 4444381 | Пробка | 1 |
| 31 | J021025 | Болт с шайбой | 1 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
