Каталог запчастей HITACHI
Электрооборудование (B)[JPN] — HITACHI ZX210W
Заводская схема «Электрооборудование (B)[JPN]» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.

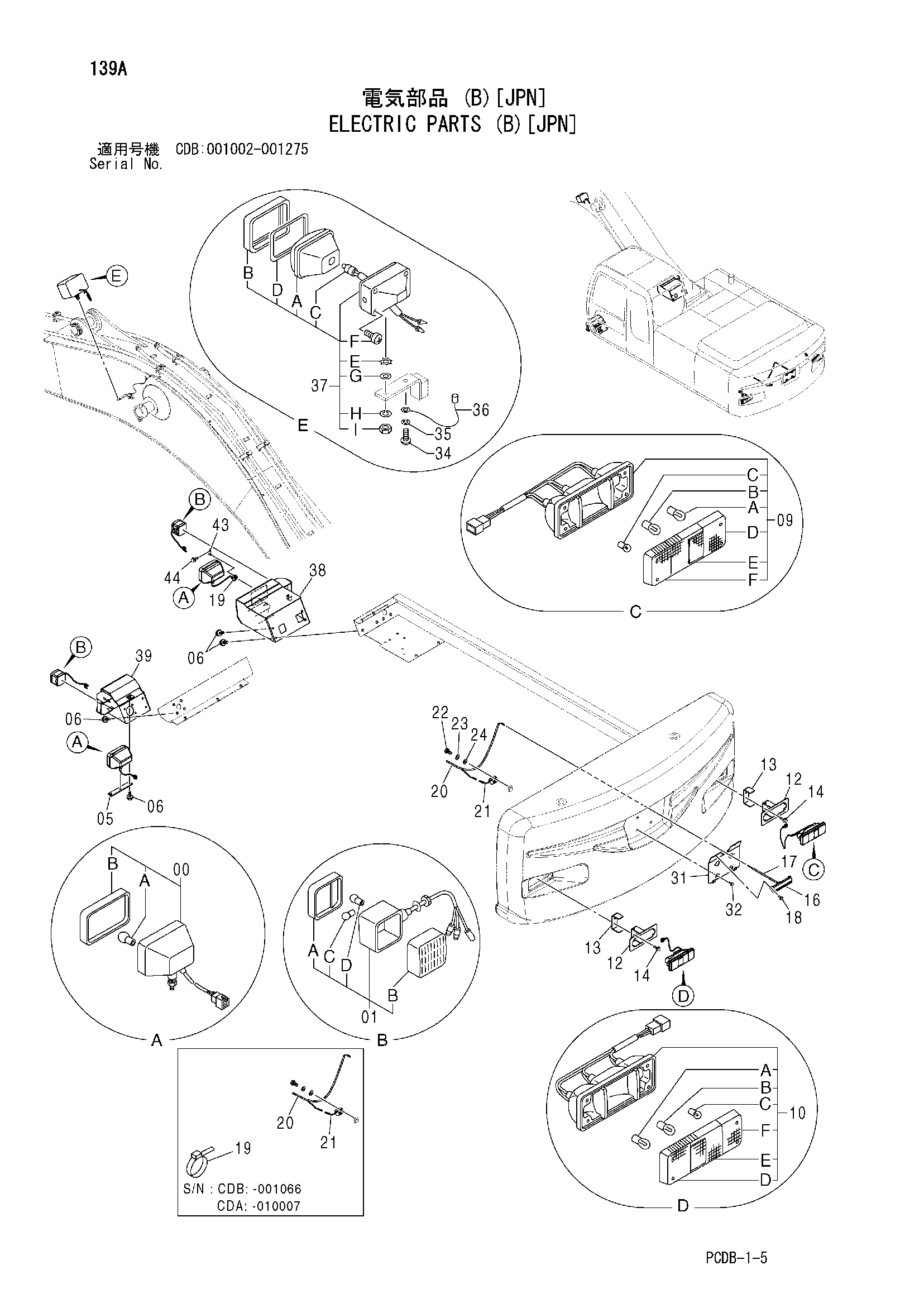

![Схема Электрооборудование (B)[JPN] HITACHI ZX210W](/catalog-drawings/36/36568c88-0317-4b5e-bb68-1c2bb595b01b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433691 | Фара | 2 |
| 00A | 4424229 | Лампа | 1 |
| 00B | 4338893 | Рассеиватель | 1 |
| 01 | 4303921 | Фонарь передний | 2 |
| 01A | 4244231 | Рассеиватель | 1 |
| 01B | 4244230 | Рассеиватель | 1 |
| 01C | 4229390 | Лампа (25W) | 1 |
| 01D | 4174816 | Лампа (12W) | 1 |
| 05 | 4415468 | Кронштейн | 1 |
| 06 | J021030 | Болт с шайбой | 10 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 09 | 4416391 | Фонарь задний | 1 |
| 09A | 4295341 | Лампа (25W) | 1 |
| 09B | 4295340 | Лампа (25/10W) | 1 |
| 09C | 4174816 | Лампа (12W) | 1 |
| 09D | 4435737 | Ленс (правый) | 1 |
| 09E | 4412974 | Ленс (правый) | 1 |
| 09F | 4428788 | Ленс (правый) | 1 |
| 10 | 4416392 | Фонарь задний | 1 |
| 10A | 4295341 | Лампа (25W) | 1 |
| 10B | 4295340 | Лампа (25/10W) | 1 |
| 10C | 4174816 | Лампа (12W) | 1 |
| 10D | 4412970 | Ленс (левый) | 1 |
| 10E | 4428216 | Ленс (левый) | 1 |
| 10F | 4412975 | Ленс (левый) | 1 |
| 12 | 8087722 | Кронштейн | 2 |
| 13 | 9758575 | Кронштейн | 2 |
| 14 | J021030 | Болт с шайбой | 4 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 16 | 4414658 | Фонарь | 1 |
| 17 | 4299071 | Трубка | 1 |
| 18 | J680514 | Винт с шайбой | 2 |
| 19 | 4055312 | Ленточный зажим | 4 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 20 | 4602631 | Жгут проводов | 1 |
| 21 | 4363322 | Сигнализация | 1 |
| 22 | J900816 | Болт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | A590108 | Плоская шайба | 1 |
| 31 | 7042107 | Кронштейн | 1 |
| 32 | J010614 | Болт с шайбой | 4 |
| 32 | J260614 замена: J900616 | Болт с шайбой | 4 |
| 34 | M430613 | Винт | 1 |
| 35 | A590906 | Пружинная шайба | 1 |
| 36 | 4254604 | Жгут проводов | 1 |
| 37 | 4336570 | Фонарь головка в сборе | 1 |
| 37 | 4326800 | Фара | 1 |
| 37A | 4326801 | Ленс блок | 1 |
| 37B | 4326802 | Рама | 1 |
| 37C | 4285648 | Лампа | 1 |
| 37D | 4326803 | Прокладка | 1 |
| 37E | 4307026 | Шайба | 1 |
| 37F | 4307027 | Винт | 4 |
| 37G | A590114 | Плоская шайба | 1 |
| 37H | A590914 | Пружинная шайба | 1 |
| 37I | J952014 | Гайка | 1 |
| 38 | 6022543 | Крышка | 1 |
| 39 | 6021855 | Крышка | 1 |
| 43 | 4257159 | Кронштейн | 1 |
| 44 | J021020 | Болт с шайбой | 1 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
