Вспомогательный трубопроводы (левый) — HITACHI ZX210W

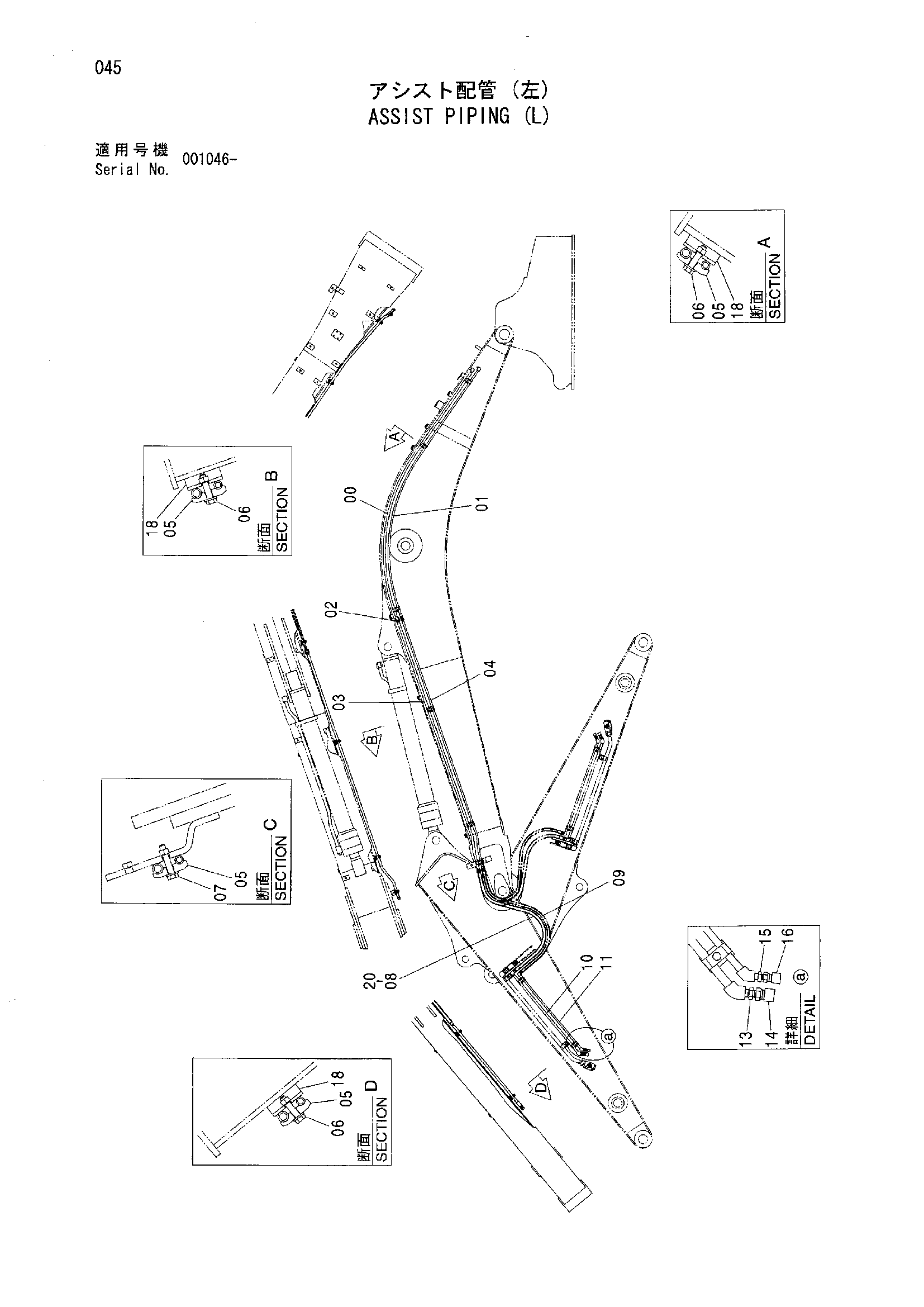

Заводская схема «Вспомогательный трубопроводы (левый)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092845 | Трубка | 1 |
| 01 | 8065842 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 1 |
| 03 | 8092843 | Трубка | 1 |
| 04 | 8078451 | Трубка | 1 |
| 05 | 4189858 | Хомут трубки | 8 |
| 06 | J271255 | Болт с шайбой | 7 |
| 06A | J901255 | Болт | 1 |
| 06B | J222012 | Плоская шайба | 1 |
| 07 | J271265 | Болт с шайбой | 1 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Плоская шайба | 1 |
| 08 | 4489422 | Шланг | 1 |
| 09 | 4489417 | Шланг | 1 |
| 10 | 8087185 | Трубка | 1 |
| 11 | 8079436 | Трубка | 1 |
| 13 | 4221287 | Адаптер | 1 |
| 14 | 4223519 | Пробка унион | 1 |
| 15 | 4154652 | Адаптер | 1 |
| 16 | 4223518 | Пробка унион | 1 |
| 18 | 9749939 | Седло винта | 7 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
