Гидроцилиндр стрелы крышка — HITACHI ZX210W

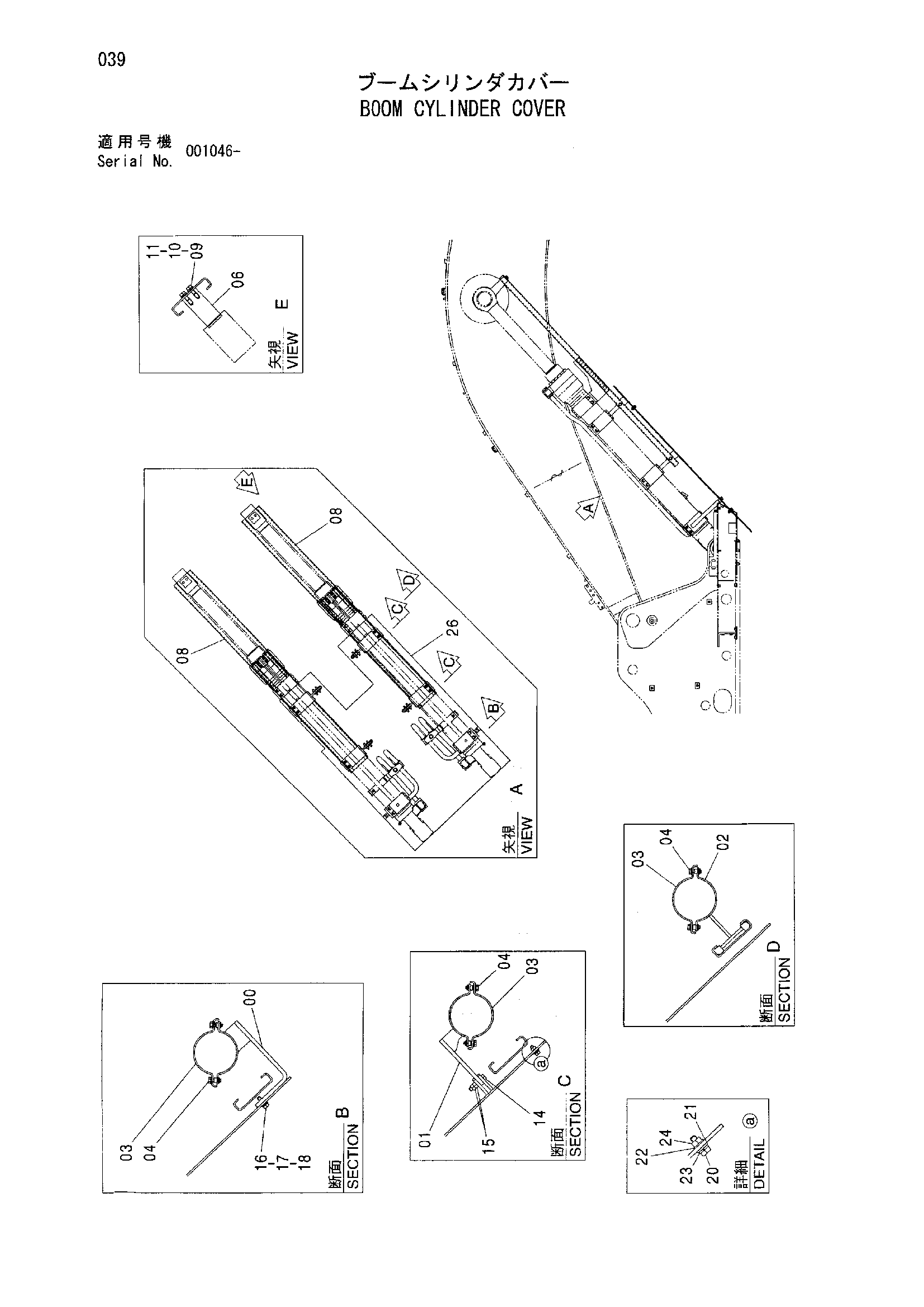

Заводская схема «Гидроцилиндр стрелы крышка» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096244 | Хомут | 2 |
| 01 | 8096245 | Хомут | 4 |
| 02 | 8096246 | Направляющая | 2 |
| 03 | 3102265 | Хомут | 8 |
| 04 | J271035 | Болт с шайбой | 32 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Плоская шайба | 1 |
| 06 | 4621546 | Седло винта | 2 |
| 08 | 2051512 | Крышка гидроцилиндр. | 2 |
| 09 | J901225 | Болт | 4 |
| 10 | A590112 | Плоская шайба | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 14 | J901265 | Болт | 4 |
| 15 | J950012 | Гайка | 8 |
| 16 | J901230 | Болт | 2 |
| 17 | A590112 | Плоская шайба | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 20 | J901030 | Болт | 4 |
| 21 | J222010 | Шайба | 4 |
| 22 | A590110 | Плоская шайба | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | J950010 | Гайка | 4 |
| 26 | 7046921 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
