Тормоз трубопроводы (1)(верхняя платформа) — HITACHI ZX210W

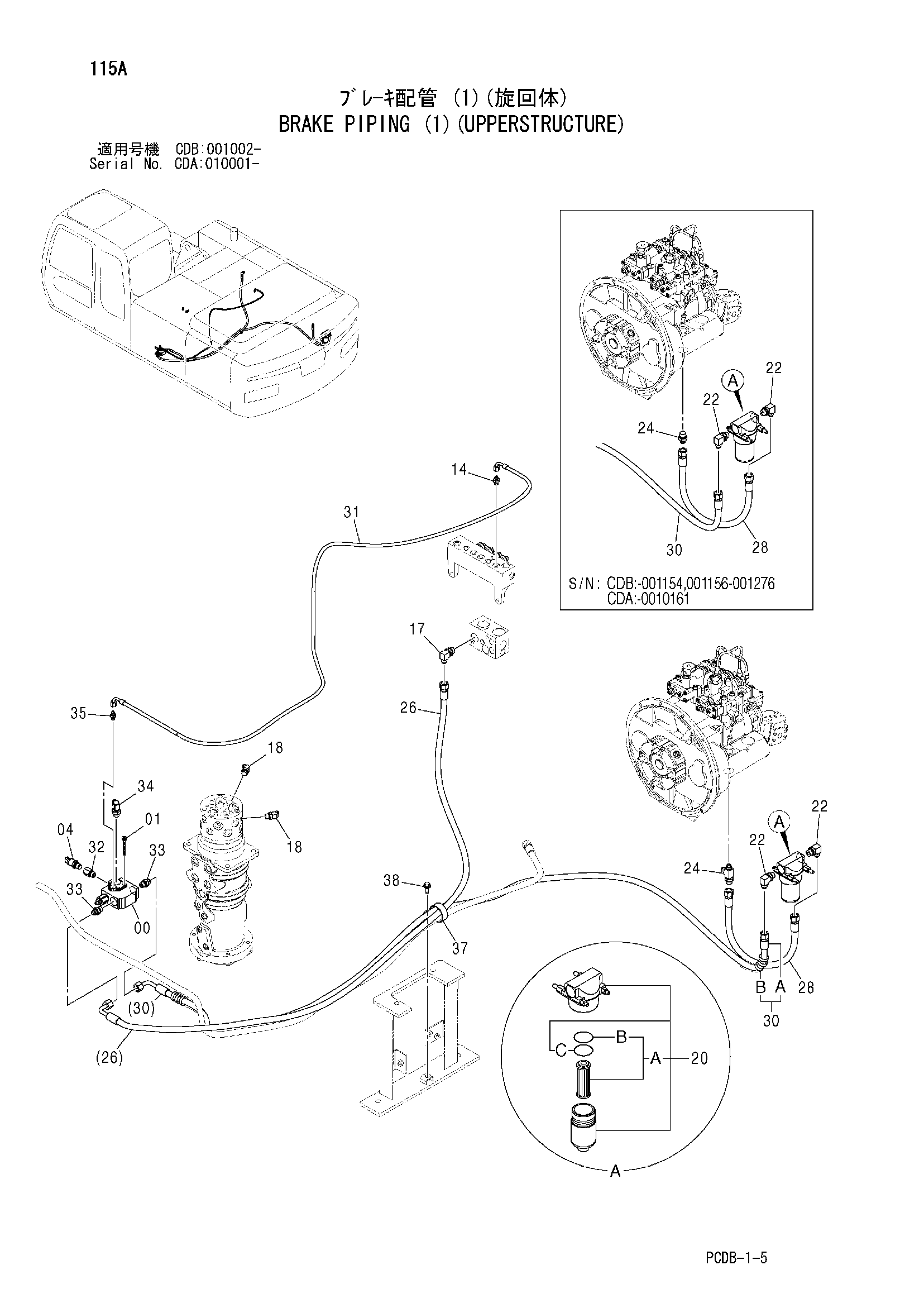

Заводская схема «Тормоз трубопроводы (1)(верхняя платформа)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465009 | Клапан | 1 |
| 01 | J780665 | Болт с внутренним шестигранником | 2 |
| 04 | 4436271 | Датчик давления | 1 |
| 04A | 4365826 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4459194 | Масляный фильтр | 1 |
| 20A | 4666083 замена: 4488239 | Фильтрующий элемент | 1 |
| 20B | A811055 | Уплотнительное кольцо | 1 |
| 20C | 4661304 | Кольцо букк-уп | 1 |
| 22 | A852344 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852144 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4303003 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4469516 | Шланг (PA) | 1 |
| 28 | 4357481 | Шланг | 1 |
| 30 | 4469517 замена: 9266756 | Шланг (PH) | 1 |
| 30 | 9266756 | Шланг в сборе | 1 |
| 30A | 4469517 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 3 |
| 31 | 4469518 | Шланг (DG) | 1 |
| 32 | 4489341 | Разъём S | 1 |
| 33 | 4489342 | Адаптер | 2 |
| 34 | 4466884 | Угловой штуцер | 1 |
| 35 | 4489347 | Адаптер | 1 |
| 37 | 4204136 | Зажим | 1 |
| 38 | J011025 | Болт с шайбой | 1 |
| 38 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
