Передний головка фонарь (4 фонарь) — HITACHI ZX210W

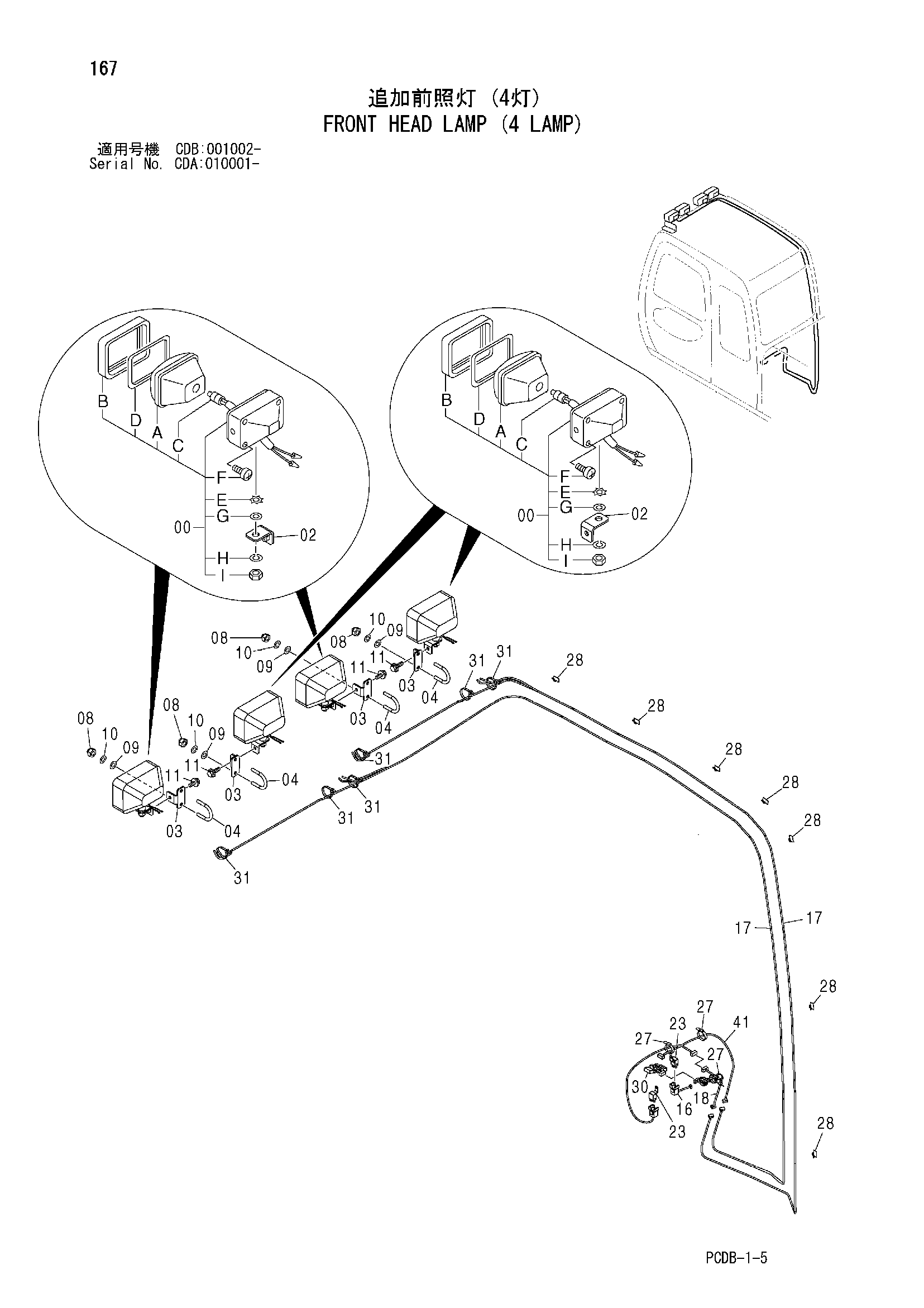

Заводская схема «Передний головка фонарь (4 фонарь)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 4 |
| 00 | 4326800 | Фонарь головка в сборе | 4 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 02 | 9756005 | Кронштейн | 4 |
| 03 | 4447765 | Кронштейн | 4 |
| 04 | 4447868 | U-образный болт | 4 |
| 08 | 4447870 | Гайка колпачок | 8 |
| 09 | J253110 замена: A590110 | Плоская шайба | 8 |
| 09 | A590110 | Плоская шайба | 8 |
| 10 | J252210 замена: A590910 | Пружинная шайба | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | J051030 | Болт с шайбой | 4 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 16 | 4451681 | Жгут проводов | 1 |
| 17 | 4362178 | Жгут проводов | 2 |
| 18 | 4366592 | Жгут проводов | 1 |
| 23 | 4414207 | Реле | 2 |
| 27 | 4289708 | Зажим | 12 |
| 28 | 4050373 | Зажим | 7 |
| 30 | 3074559 | Жгут проводов | 1 |
| 31 | 4055312 | Ленточный зажим | 6 |
| 41 | 4601169 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
