Гидроцилиндр трубопроводы — HITACHI ZX210W

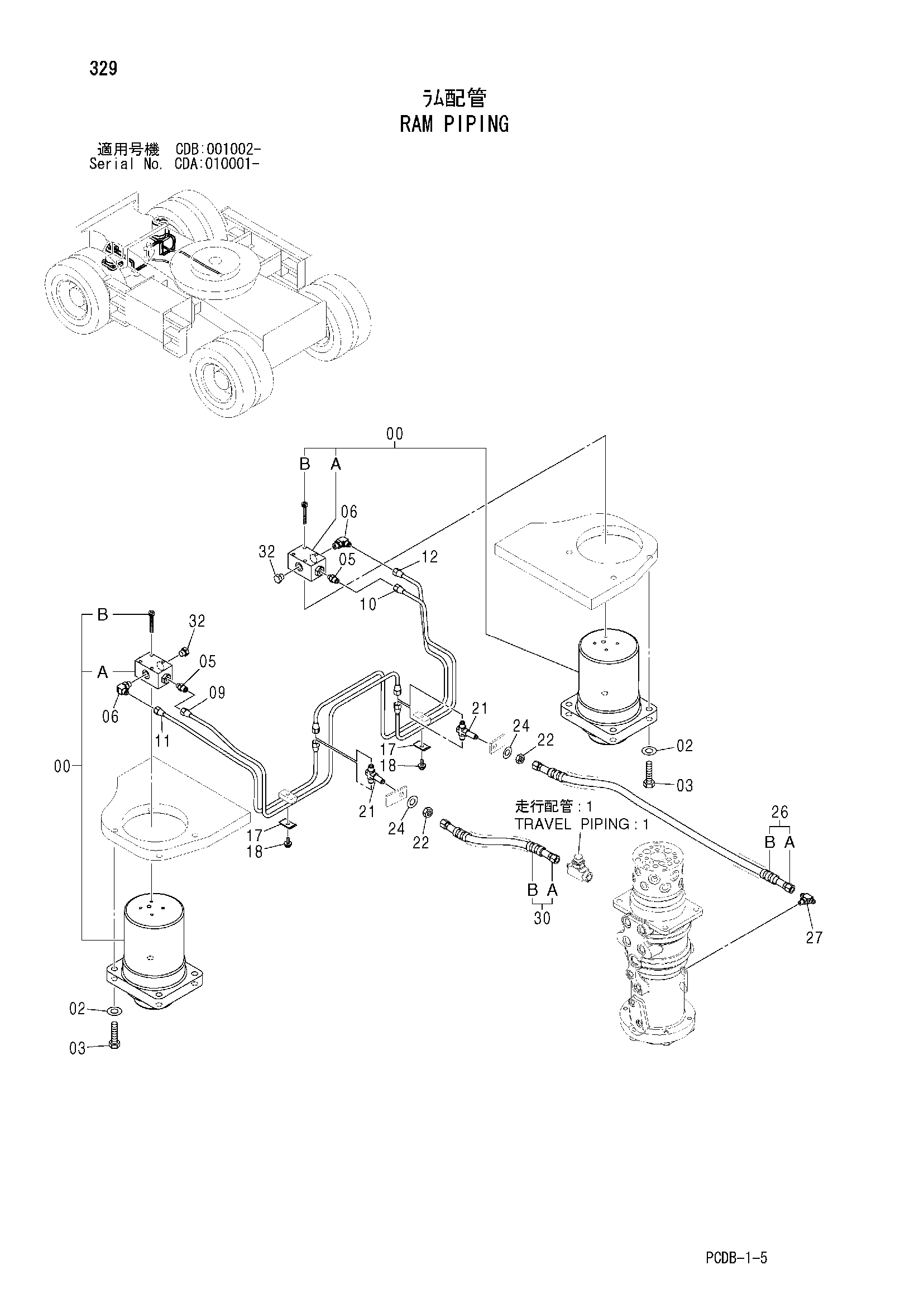

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9208714 | Гидроцилиндр. гидроцилиндр | 2 |
| 00A | 9208795 | Обратный клапан | 1 |
| 00B | M340860 | Болт с внутренним шестигранником | 4 |
| 02 | A590116 | Плоская шайба | 8 |
| 03 | J901650 | Болт | 8 |
| 05 | 4344025 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4209704 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 3095837 | Трубка | 1 |
| 10 | 3095839 | Трубка | 1 |
| 11 | 3095838 | Трубка | 1 |
| 12 | 3095840 | Трубка | 1 |
| 17 | 4043942 | Хомут трубки | 2 |
| 18 | J020825 | Болт с шайбой | 2 |
| 18 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 21 | 4280282 | Тройник | 2 |
| 22 | 4202531 | Гайка | 2 |
| 24 | A590114 | Плоская шайба | 2 |
| 26 | 9218708 | Шланг в сборе | 1 |
| 26A | 4249355 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 27 | A852523 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9190082 | Шланг в сборе | 1 |
| 30A | 4436267 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 32 | A885003 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
