Крышка (1) — HITACHI ZX210W

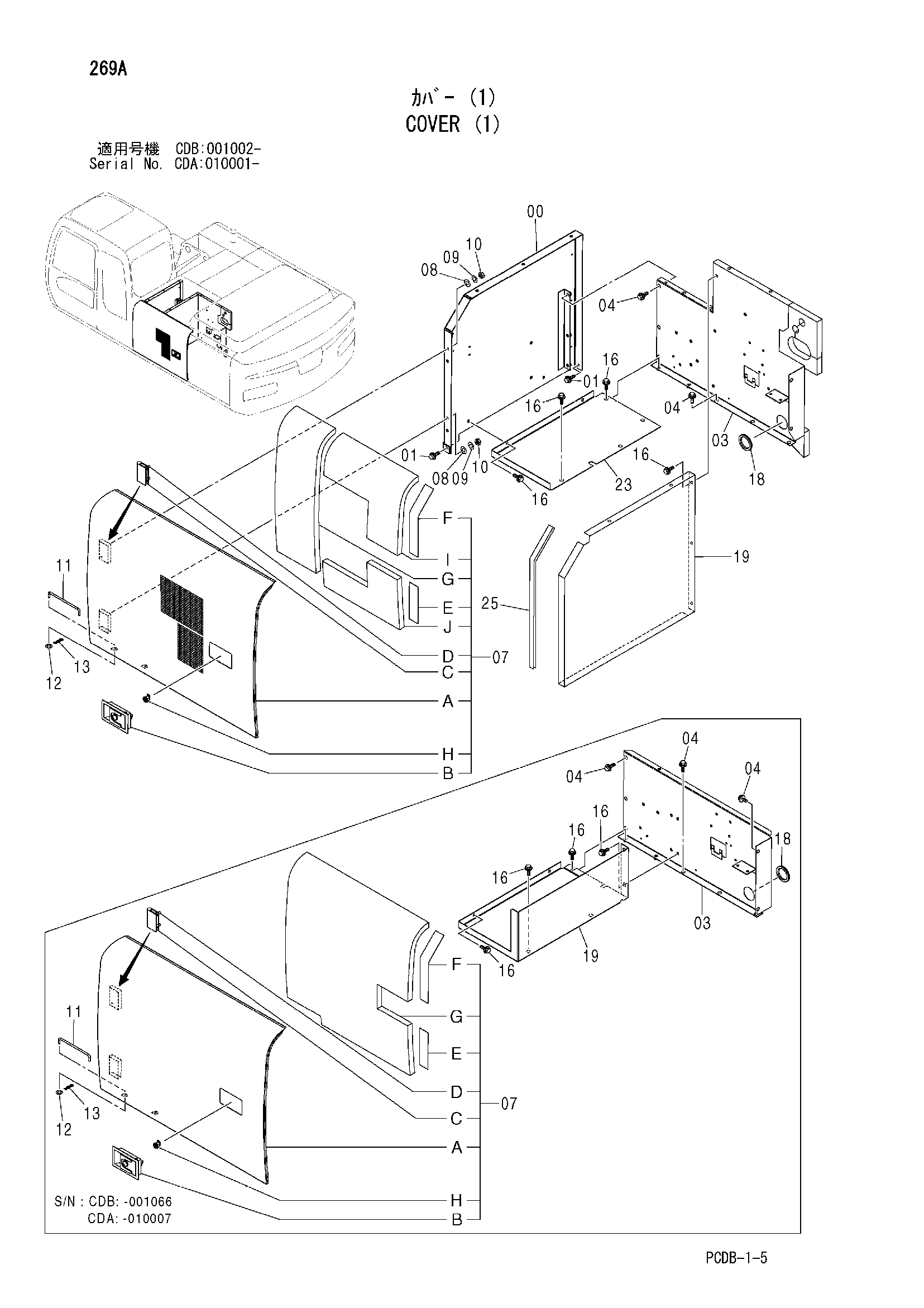

Заводская схема «Крышка (1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042093 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 03 | 7042036 | Крышка | 1 |
| 03 | 7045509 | Крышка | 1 |
| 04 | J031030 | Болт с шайбой | 8 |
| 04 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 07 | 7042112 замена: 7045068 | Дверь в сборе | 1 |
| 07 | 7045068 | Дверь в сборе | 1 |
| 07A | 5008233 замена: 5009320 | Дверь | 1 |
| 07A | 5009320 | Дверь | 1 |
| 07B | 4409395 | Замок | 1 |
| 07B | 4409394 | Замок | 1 |
| 07C | 3072015 | Петля | 2 |
| 07D | J901025 | Болт | 4 |
| 07E | 4470846 | Резиновая прокладка | 1 |
| 07F | 4453760 | Резиновая прокладка | 1 |
| 07G | 4453765 | Резиновая прокладка | 1 |
| 07H | 4409396 | Гидроцилиндр. блокировка | 1 |
| 07H | 4409394 | Замок | 1 |
| 07I | 4614903 | Резиновая прокладка | 1 |
| 07J | 4614373 | Резиновая прокладка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 11 | 4341788 | Стойка | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 16 | J031030 | Болт с шайбой | 8 |
| 16 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 18 | 4124915 | Резиновая втулка | 1 |
| 19 | 2049353 | Крышка | 1 |
| 19 | 7045609 | Крышка | 1 |
| 23 | 3101111 | Крышка | 1 |
| 25 | 4615911 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
