Рукоять трубопроводы (дуал рукоять гидроцилиндр. тип) — HITACHI ZX210W

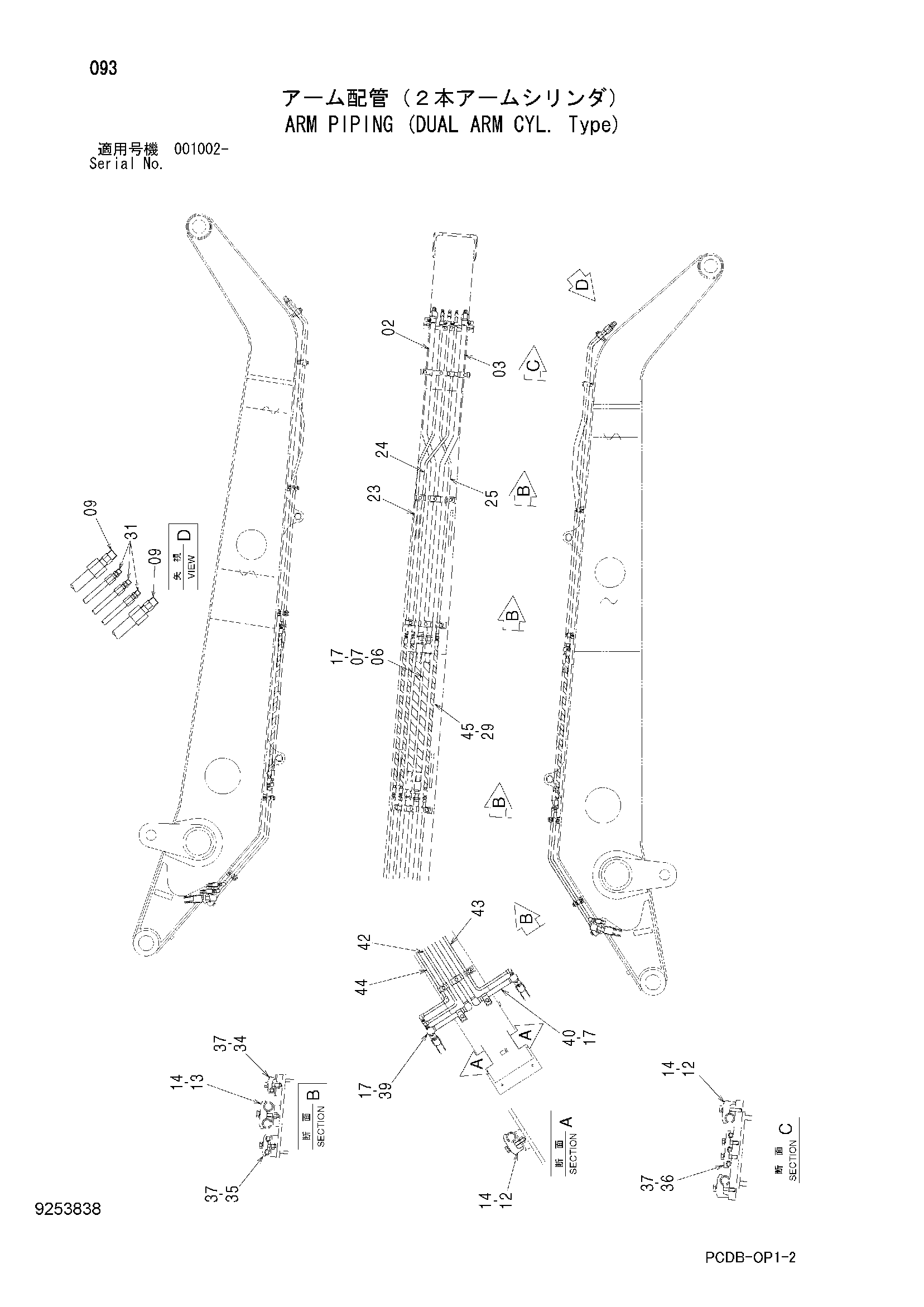

Заводская схема «Рукоять трубопроводы (дуал рукоять гидроцилиндр. тип)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9764010 | Трубка | 1 |
| 03 | 9764246 | Трубка | 1 |
| 06 | 4275675 | Шланг | 2 |
| 07 | 4327294 | Защитный кожух | 2 |
| 09 | 94-1904 | Адаптер | 2 |
| 12 | 4190127 | Хомут трубки | 6 |
| 13 | 4189860 | Хомут трубки | 4 |
| 14 | J271270 | Болт с шайбой | 10 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 6 |
| 23 | 9764247 | Трубка | 1 |
| 24 | 9764831 | Трубка | 1 |
| 25 | 9764832 | Трубка | 1 |
| 29 | 4327293 | Защитный кожух | 6 |
| 31 | 94-1702 | Адаптер | 3 |
| 34 | 4190124 | Хомут трубки | 4 |
| 35 | 4189858 | Хомут трубки | 4 |
| 36 | 4459389 | Хомут трубки | 2 |
| 37 | J271250 | Болт с шайбой | 12 |
| 37A | J901255 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 9764843 | Трубка | 1 |
| 40 | 9764842 | Трубка | 1 |
| 42 | 9764845 | Трубка | 1 |
| 43 | 9764846 | Трубка | 1 |
| 44 | 9764844 | Трубка | 1 |
| 45 | 4425784 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
