Пилотные гидролинии (C-3) — HITACHI ZX210W

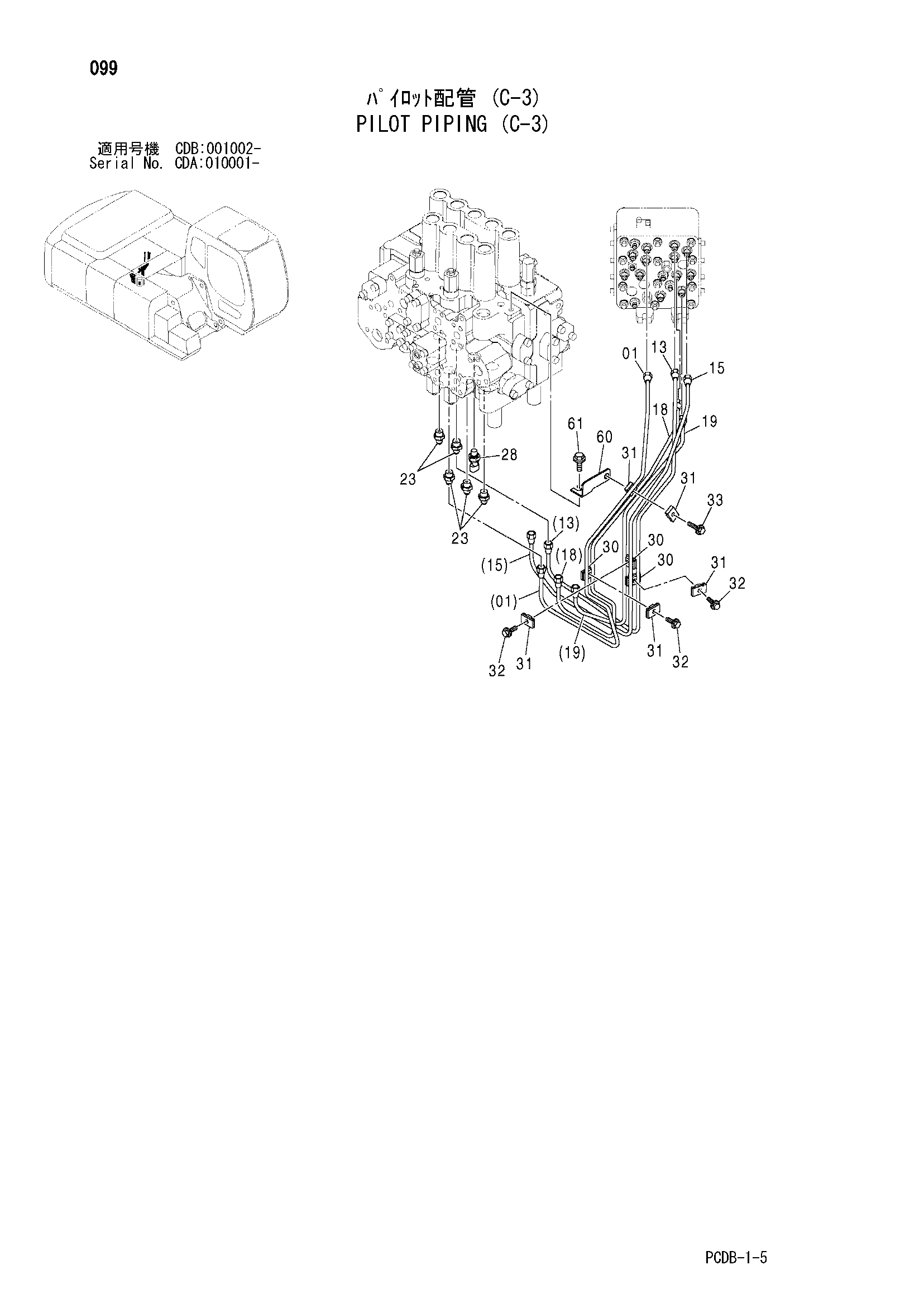

Заводская схема «Пилотные гидролинии (C-3)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3091680 | Трубка | 1 |
| 13 | 3091681 | Трубка | 1 |
| 15 | 3091682 | Трубка | 1 |
| 18 | 3091683 | Трубка | 1 |
| 19 | 3091685 | Трубка | 1 |
| 23 | 4255305 | Штуцер трубки | 5 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 30 | 9735305 | Хомут | 3 |
| 31 | 9735306 | Хомут | 5 |
| 32 | J010825 | Болт с шайбой | 3 |
| 32 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 33 | J010835 | Болт с шайбой | 1 |
| 33 | J260835 замена: J900835 | Болт с шайбой | 1 |
| 60 | 8089876 | Кронштейн | 1 |
| 61 | J021025 | Болт с шайбой | 1 |
| 61 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
