Задний трубопроводы (1) — HITACHI ZX210W

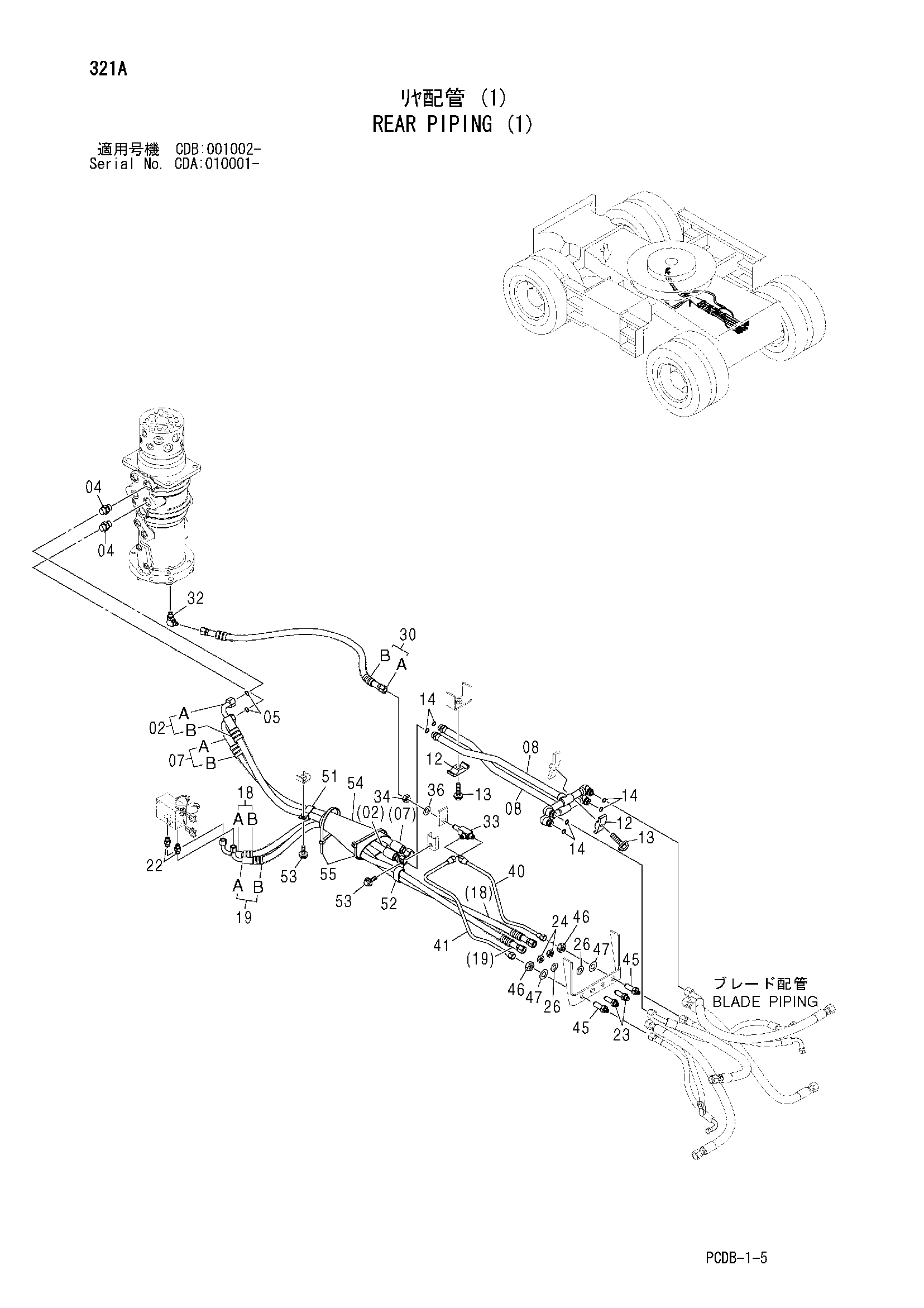

Заводская схема «Задний трубопроводы (1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9227790 | Шланг в сборе | 1 |
| 02A | 4605519 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 04 | A853144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 9227789 | Шланг в сборе | 1 |
| 07A | 4603422 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 2 |
| 08 | 8089101 | Трубка | 2 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J021255 | Болт с шайбой | 2 |
| 13 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 6 |
| 18 | 9224949 | Шланг в сборе | 1 |
| 18A | 4451138 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9224949 | Шланг в сборе | 1 |
| 19A | 4451138 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4317426 | Адаптер | 2 |
| 24 | 4202531 | Гайка | 2 |
| 26 | A590114 | Плоская шайба | 2 |
| 30 | 9219109 | Шланг в сборе | 1 |
| 30A | 4362376 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 3048482 | Тройник | 1 |
| 34 | 4202531 | Гайка | 1 |
| 36 | A590114 | Плоская шайба | 1 |
| 40 | 3095855 | Трубка | 1 |
| 41 | 3095854 | Трубка | 1 |
| 45 | 4183224 | Адаптер | 2 |
| 46 | J952016 | Гайка | 2 |
| 47 | A590116 | Плоская шайба | 2 |
| 51 | 4192034 | Зажим | 1 |
| 52 | 4190266 | Зажим | 1 |
| 53 | J021025 | Болт с шайбой | 2 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 54 | 4453084 | Резиновая втулка | 1 |
| 55 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
