Топливные трубопроводы — HITACHI ZX210W

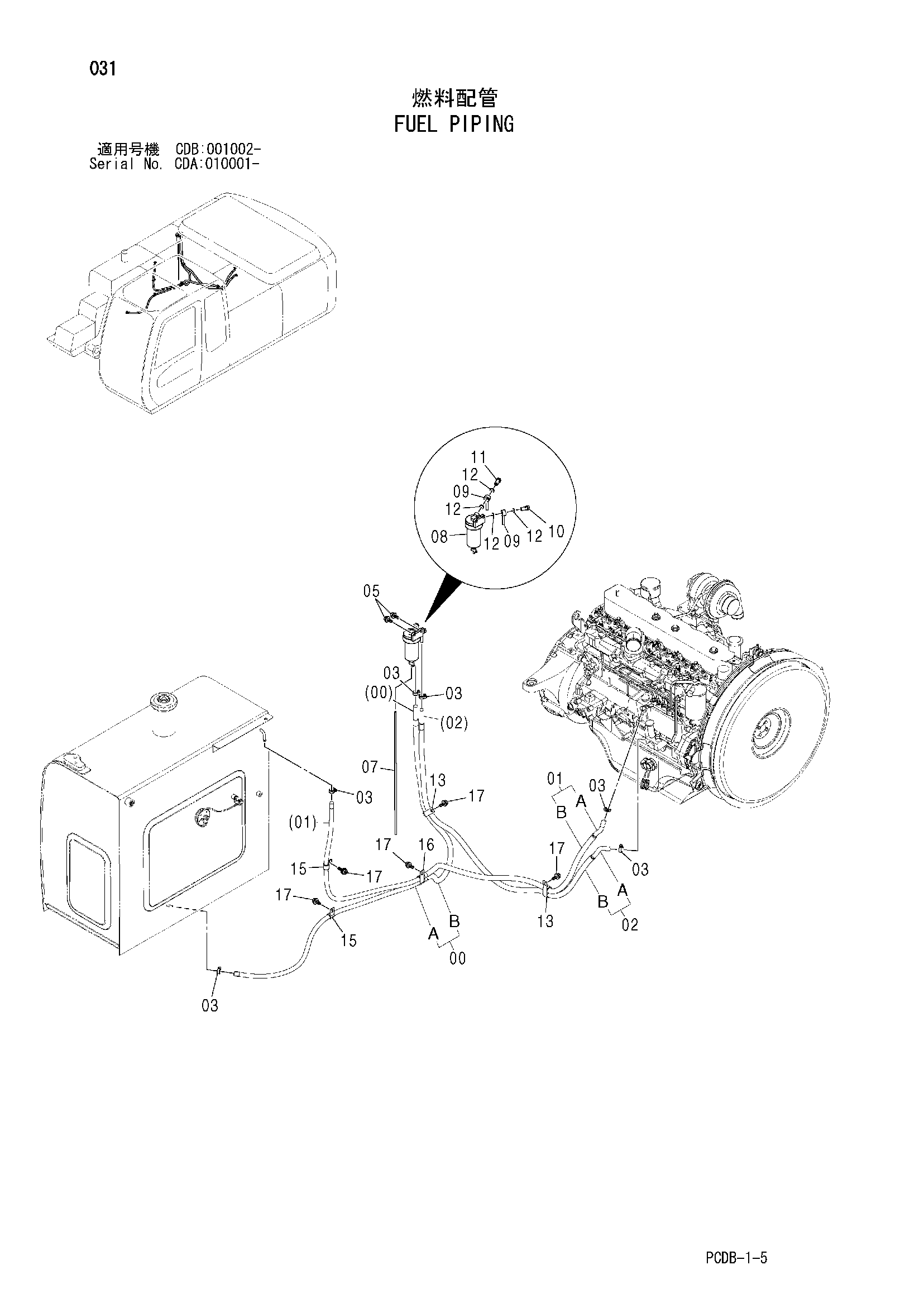

Заводская схема «Топливные трубопроводы» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9211235 | Топливный шланг | 1 |
| 00A | 4397360 | Топливный шланг | 1 |
| 00B | 4332697 | Трубка | 1 |
| 01 | 9211236 | Топливный шланг | 1 |
| 01A | 4387727 | Топливный шланг | 1 |
| 01B | 4267659 | Трубка | 1 |
| 02 | 9211237 | Топливный шланг | 1 |
| 02A | 4436675 | Топливный шланг | 1 |
| 02B | 4344648 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 6 |
| 05 | J020825 | Болт с шайбой | 2 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 07 | 4469544 | Виниловый шланг | 1 |
| 08 | 4452161 | Сепаратор | 1 |
| 09 | 4452162 | Трубка топливный | 2 |
| 10 | 4452163 | Болт проушина | 1 |
| 11 | 4452164 | Фильтр гаузе | 1 |
| 12 | 4452165 | Манжета | 4 |
| 13 | 4192034 | Зажим | 2 |
| 15 | 4190273 | Зажим | 2 |
| 16 | 4190282 | Зажим | 1 |
| 17 | J011020 | Болт с шайбой | 5 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
