Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX210W

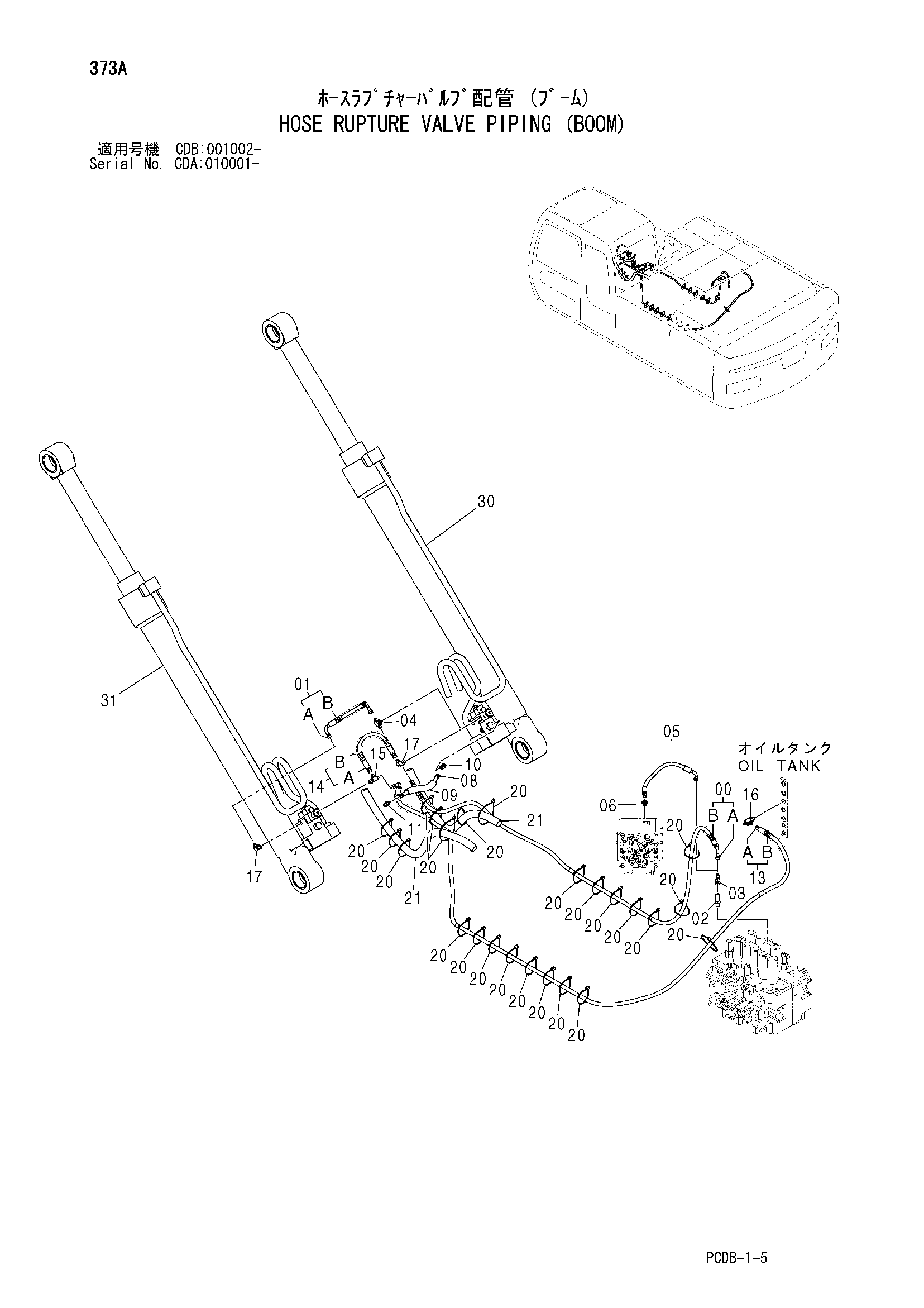

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9234571 | Шланг в сборе | 1 |
| 00A | 4613826 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 9190075 | Шланг в сборе | 1 |
| 01A | 4436269 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 4208913 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 04 | A852523 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436254 | Шланг | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4436270 | Шланг | 1 |
| 09 | 4436292 | Защита шланга | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9223745 | Шланг в сборе | 1 |
| 13A | 4489591 | Шланг | 1 |
| 13B | 4237293 | Защитный кожух | 8 |
| 14 | 9190082 | Шланг в сборе | 1 |
| 14A | 4436267 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852433 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4055312 | Ленточный зажим | 24 |
| 21 | 4327294 | Защитный кожух | 4 |
| 30 | 4438209 | Гидроцилиндр. стрела (правый) | 1 |
| 30 | 4485741 | Гидроцилиндр. стрела (правый) | 1 |
| 31 | 4438208 | Гидроцилиндр. стрела (левый) | 1 |
| 31 | 4485742 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
