2P-BOOM — HITACHI ZX210W

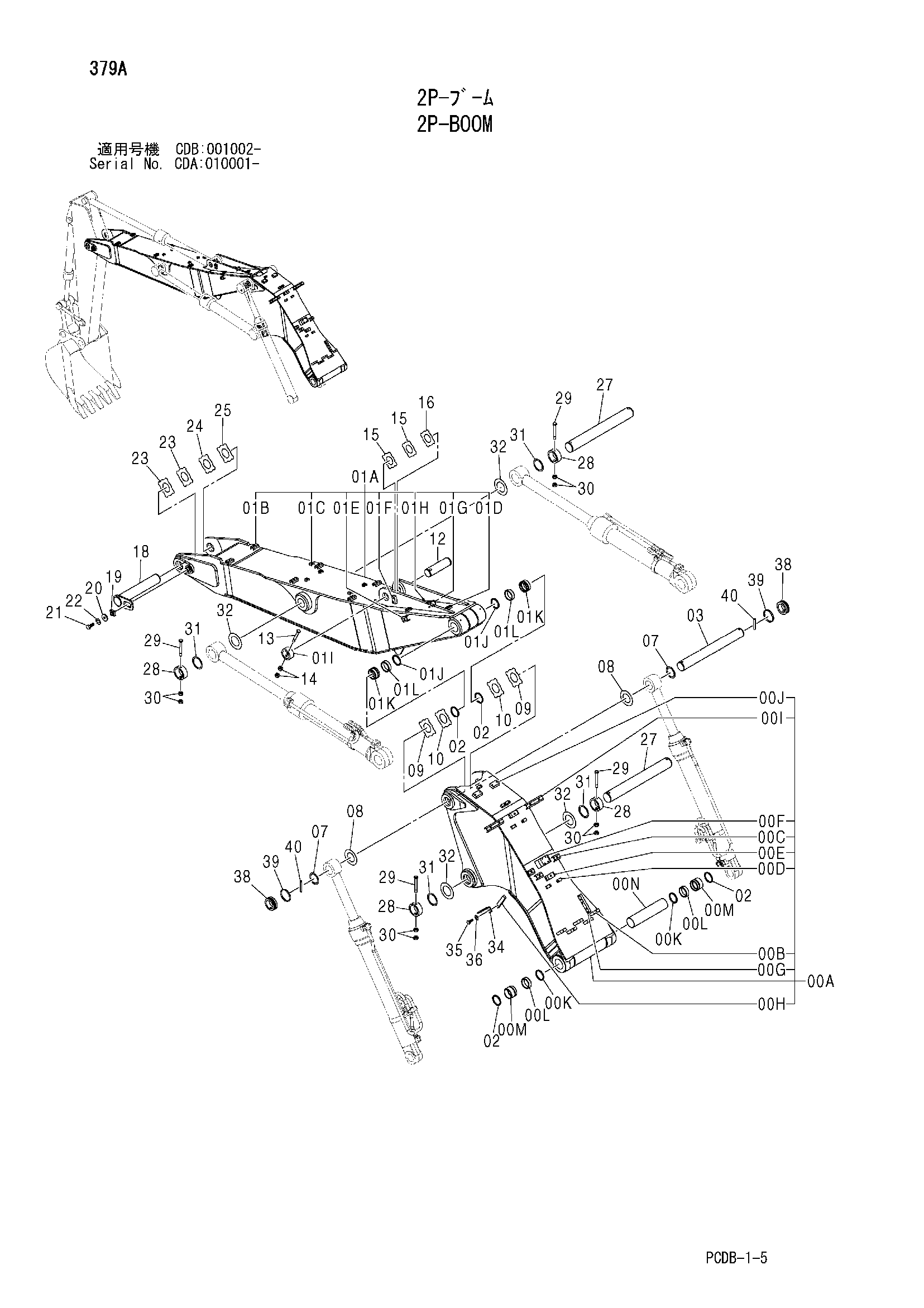

Заводская схема «2P-BOOM» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-N | 7041921 | Стрела фирст в сборе | 1 |
| 00A | 5008157 | Стрела фирст | 1 |
| 00B | 4334594 | Седло винта | 5 |
| 00C | 9749940 | Седло винта | 3 |
| 00D | 4195689 | Седло винта | 7 |
| 00E | 9758260 | Седло винта | 2 |
| 00F | 4468516 | Седло винта | 1 |
| 00G | 4208631 | Блок | 1 |
| 00H | 4470338 | Седло винта | 1 |
| 00I | 9759606 | Седло винта | 2 |
| 00J | 4231421 | Седло винта | 2 |
| 00K | 4067901 | Пылезащитное уплотнение | 2 |
| 00L | 4402460 | Втулка | 2 |
| 00M | 4443880 | Втулка | 2 |
| 00N | 4435508 | Проставка | 1 |
| 01A-L | 7041922 | Стрела секонд в сборе | 1 |
| 01A | 5008190 | Стрела секонд | 1 |
| 01B | 9738322 | Седло винта | 6 |
| 01C | 9733476 | Седло винта | 5 |
| 01D | 9735009 | Кронштейн | 3 |
| 01E | 9749940 | Седло винта | 1 |
| 01F | 4259506 | Седло винта | 2 |
| 01G | 9753840 | Седло винта | 1 |
| 01H | 4489667 | Кронштейн | 2 |
| 01I | 4434953 | Ограничитель | 1 |
| 01J | 4067901 | Пылезащитное уплотнение | 2 |
| 01K | 4438771 | Втулка | 2 |
| 01L | 4402460 | Втулка | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 4 |
| 03 | 3094509 | Палец | 1 |
| 07 | 4444755 | Упорная пластина 1.0 | 2 |
| 08 | 4450013 | Упорная пластина 1.0 | 2 |
| 09 | 4444284 | Упорная пластина 1.0 | 2 |
| 10 | 4444285 | Упорная пластина 2.0 | 2 |
| 12 | 3088575 | Палец | 1 |
| 13 | 4435126 | Стопорный палец | 1 |
| 14 | J950020 | Гайка | 2 |
| 15 | 4444286 | Упорная пластина 1.0 | 2 |
| 16 | 4444287 | Упорная пластина 2.0 | 1 |
| 18 | 8081449 | Палец | 1 |
| 19 | 4424425 | Блок | 1 |
| 20 | 4426128 | Пластина | 1 |
| 21 | J921840 | Болт | 1 |
| 22 | J257218 | Пружинная шайба | 1 |
| 23 | 4444284 | Упорная пластина 1.0 | 2 |
| 24 | 4444285 | Упорная пластина 2.0 | 1 |
| 25 | 4460370 | Упорная пластина 1.5 | 1 |
| 27 | 3094510 | Палец | 2 |
| 28 | 4143531 | Ограничитель | 4 |
| 29 | 4435127 | Стопорный палец | 4 |
| 30 | J950020 | Гайка | 8 |
| 31 | 4445640 | Упорная пластина 1.0 | 4 |
| 32 | 4450014 | Упорная пластина 1.0 | 4 |
| 34 | 4224631 | Кронштейн | 1 |
| 35 | J901425 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 38 | 4482401 | Ограничитель | 2 |
| 39 | 4454561 | Кольцо | 2 |
| 40 | 4454560 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
