Пилотные гидролинии (1) — HITACHI ZX210W

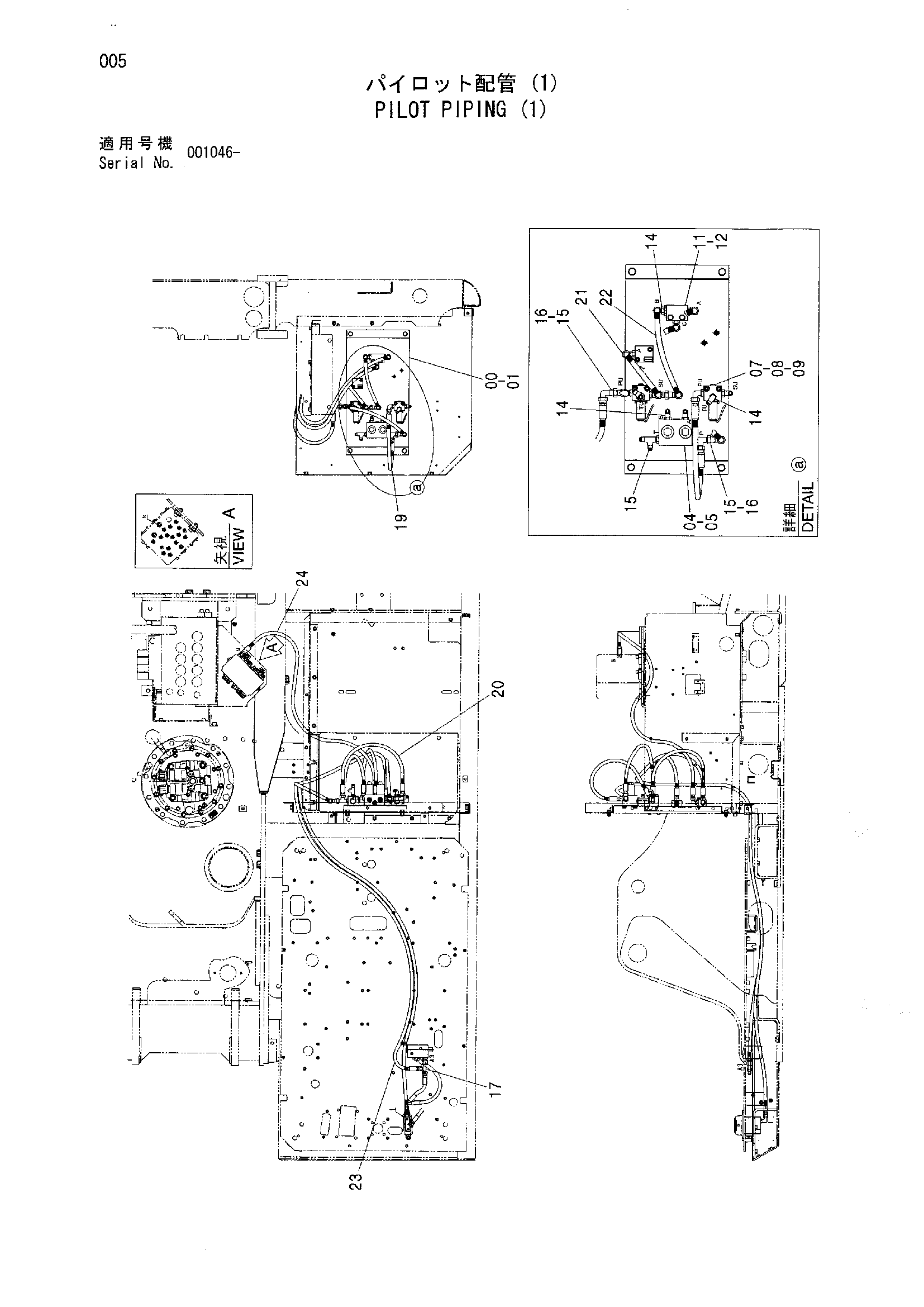

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097067 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 04 | 4463199 | Электромагнитный клапан | 1 |
| 05 | J271016 | Болт с шайбой | 2 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Плоская шайба | 1 |
| 07 | 4261289 | Электромагнитный клапан | 2 |
| 08 | J780865 | Болт с внутренним шестигранником | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4203447 | Челночный клапан | 1 |
| 12 | J260850 | Болт с шайбой | 2 |
| 12A | J900850 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | A852323 | Угловой штуцер | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 5 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4239976 | Унион S | 3 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4454403 | Шланг (E) | 1 |
| 20 | 4450197 | Шланг (E91) | 1 |
| 21 | 4441404 | Шланг (C) | 1 |
| 22 | 4454398 | Шланг (H) | 1 |
| 23 | 4474903 | Шланг (2, B) | 1 |
| 24 | 4446852 | Шланг (D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
