Основные гидролинии (A) — HITACHI ZX210W

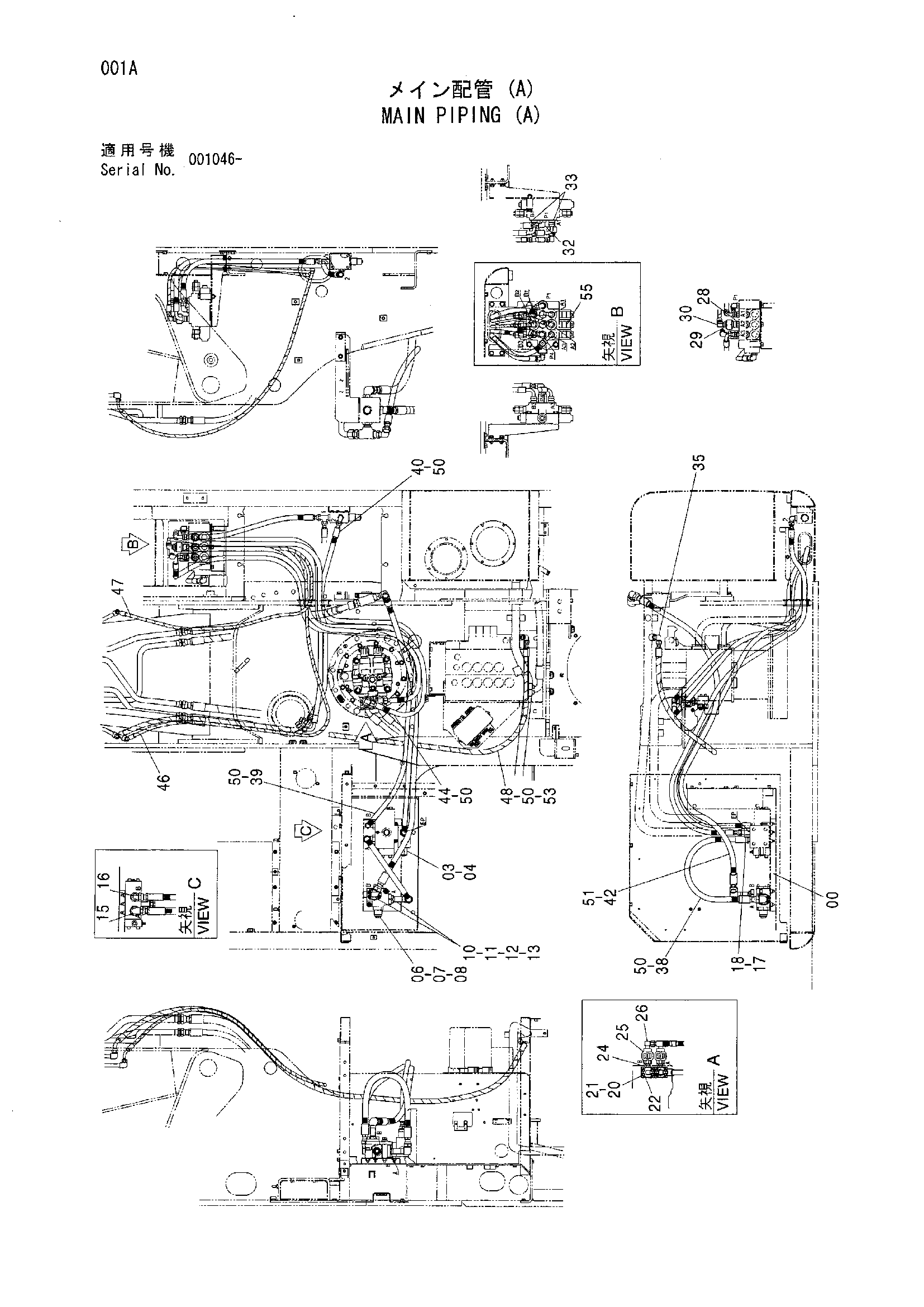

Заводская схема «Основные гидролинии (A)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762795 | Кронштейн | 1 |
| 03 | 4488857 | Клапан дивидер | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 3 |
| 06 | 4330231 | Гидрораспределитель | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | M341265 | Болт с внутренним шестигранником | 2 |
| 10 | 9745132 | Трубка | 2 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 986910 | Разъёмный фланец | 4 |
| 13 | J781030 | Болт с внутренним шестигранником | 8 |
| 15 | A853386 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853364 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4263448 | Переходник S | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4188623 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4448257 | Фланец | 2 |
| 21 | 4506418 | Уплотнительное кольцо | 2 |
| 22 | J781070 | Болт с внутренним шестигранником | 8 |
| 24 | 4217207 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4146466 | Клапан словретер | 2 |
| 26 | 4274178 | Угловой штуцер | 2 |
| 28 | 4142256 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4188602 | Клапан словретер | 2 |
| 30 | 4224412 | Угловой штуцер | 2 |
| 32 | A853344 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A853144 | Адаптер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4202112 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4286268 | Шланг | 1 |
| 39 | 4379267 | Шланг | 1 |
| 40 | 4285903 | Шланг | 1 |
| 42 | 4389103 | Шланг | 1 |
| 44 | 4416108 | Шланг | 2 |
| 46 | 9199440 | Шланг в сборе | 1 |
| 46A | 4438605 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 7 |
| 47 | 9199375 | Шланг в сборе | 1 |
| 47A | 4369451 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 7 |
| 48 | 4623865 | Шланг | 1 |
| 50 | 4138938 | Уплотнительное кольцо | 12 |
| 51 | 4187308 | Уплотнительное кольцо | 2 |
| 53 | 4327294 | Защитный кожух | 7 |
| 55 | 4621749 | Золотник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
