Основные гидролинии (вспомогательный) — HITACHI ZX210W

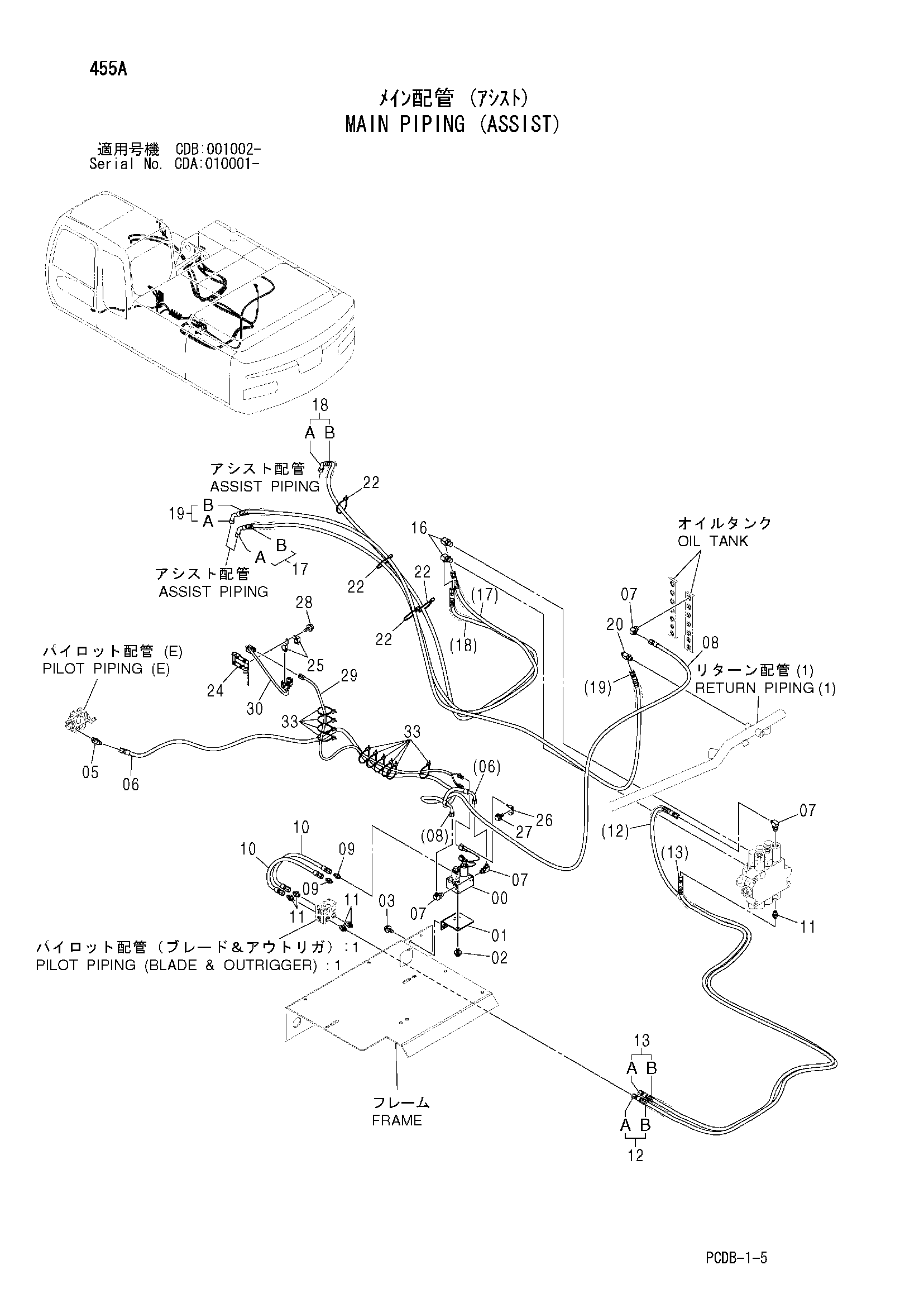

Заводская схема «Основные гидролинии (вспомогательный)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | 8093120 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4608075 | Шланг (P4) | 1 |
| 07 | A852333 | Угловой штуцер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4437634 | Шланг (D) | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4383987 | Шланг | 2 |
| 11 | A852133 | Адаптер | 5 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9235652 | Шланг в сборе | 1 |
| 12A | 4446117 | Шланг (9) | 1 |
| 12B | 4327293 | Защитный кожух | 5 |
| 13 | 9235651 | Шланг в сборе | 1 |
| 13A | 4608076 | Шланг (11) | 1 |
| 13B | 4327293 | Защитный кожух | 4 |
| 16 | A852343 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 9199440 | Шланг в сборе | 1 |
| 17A | 4438605 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 7 |
| 18 | 9199375 | Шланг в сборе | 1 |
| 18A | 4369451 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 7 |
| 19 | 9229874 | Шланг в сборе | 1 |
| 19A | 4425067 | Шланг (D) | 1 |
| 19B | 4327293 | Защитный кожух | 7 |
| 20 | A852433 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 24 | 8094785 | Кронштейн | 1 |
| 25 | 4414207 | Реле | 2 |
| 26 | 4602634 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Плоская шайба | 1 |
| 28 | J460616 | Винт с шайбой | 1 |
| 29 | 4611048 | Жгут проводов | 1 |
| 30 | 3100509 | Жгут проводов | 1 |
| 33 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
