Пилотные гидролинии (C-4) — HITACHI ZX210W

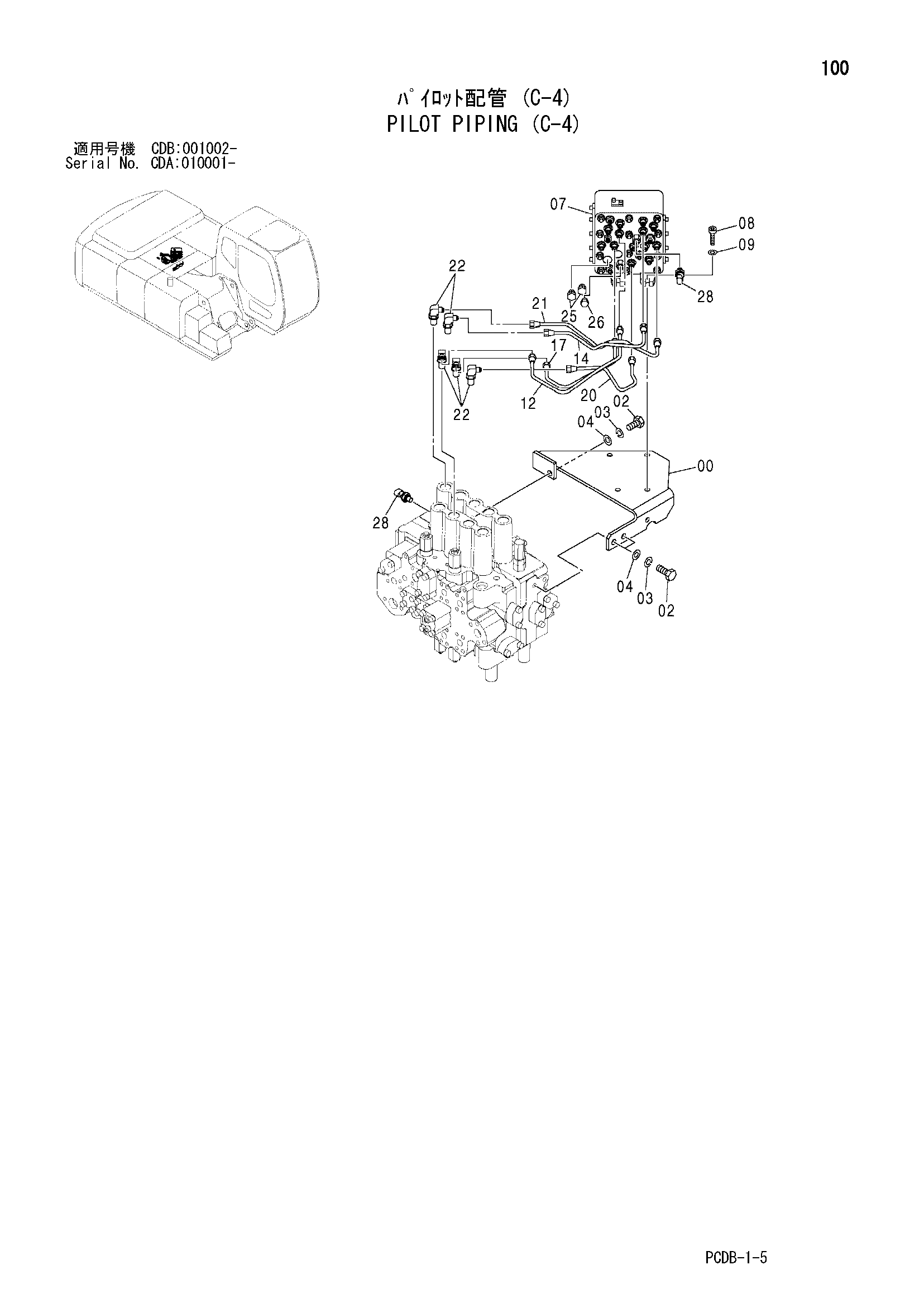

Заводская схема «Пилотные гидролинии (C-4)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082452 | Кронштейн | 1 |
| 02 | J901435 | Болт | 3 |
| 03 | A590914 | Пружинная шайба | 3 |
| 04 | A590114 | Плоская шайба | 3 |
| 07 | 4486321 | Челночный клапан | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 12 | 4452046 | Трубка | 1 |
| 14 | 4452047 | Трубка | 1 |
| 17 | 4452049 | Трубка | 1 |
| 20 | 4452051 | Трубка | 1 |
| 21 | 4452048 | Трубка | 1 |
| 22 | 4420392 | Штуцер трубки | 5 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A885003 | Пробка | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
