Пилотные гидролинии (быстросъёмное устройство)(моноблочный стрела, 2P-BOOM)(2) — HITACHI ZX210W

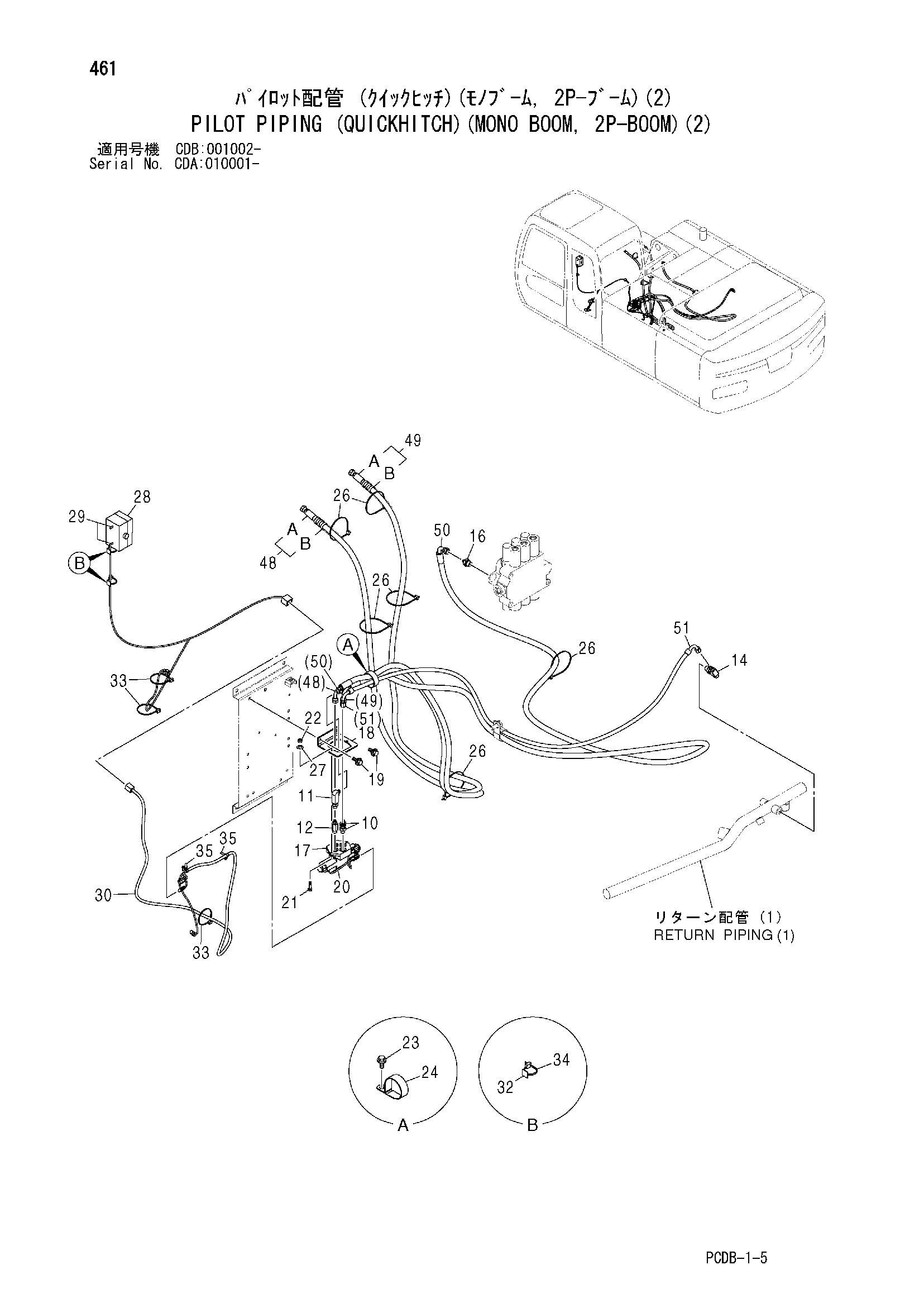

Заводская схема «Пилотные гидролинии (быстросъёмное устройство)(моноблочный стрела, 2P-BOOM)(2)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4277650 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4276965 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4266330 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852143 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4465103 | Пластина клапан | 1 |
| 18 | 4291461 | Кронштейн | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Плоская шайба | 1 |
| 20 | 4602676 | Электромагнитный клапан | 1 |
| 21 | J780620 | Болт с внутренним шестигранником | 2 |
| 22 | M500605 | Гайка | 2 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 24 | 4193816 | Зажим | 1 |
| 26 | 4055312 | Ленточный зажим | 6 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | 4607680 | Выключатель | 1 |
| 29 | J460620 | Винт с шайбой | 2 |
| 30 | 3099352 | Жгут проводов | 1 |
| 32 | 4289709 | Опора | 2 |
| 33 | 4055312 | Ленточный зажим | 3 |
| 34 | 4605834 | Ленточный зажим | 2 |
| 35 | 4254600 | Зажим | 2 |
| 48 | 9236889 | Шланг в сборе | 1 |
| 48A | 4616403 | Шланг (AL) | 1 |
| 48B | 4327294 | Защитный кожух | 4 |
| 49 | 9236890 | Шланг в сборе | 1 |
| 49A | 4616404 | Шланг (BR) | 1 |
| 49B | 4327293 | Защитный кожух | 4 |
| 50 | 4616405 | Шланг (CO) | 1 |
| 51 | 4614601 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
