Основные гидролинии (1) — HITACHI ZX210W

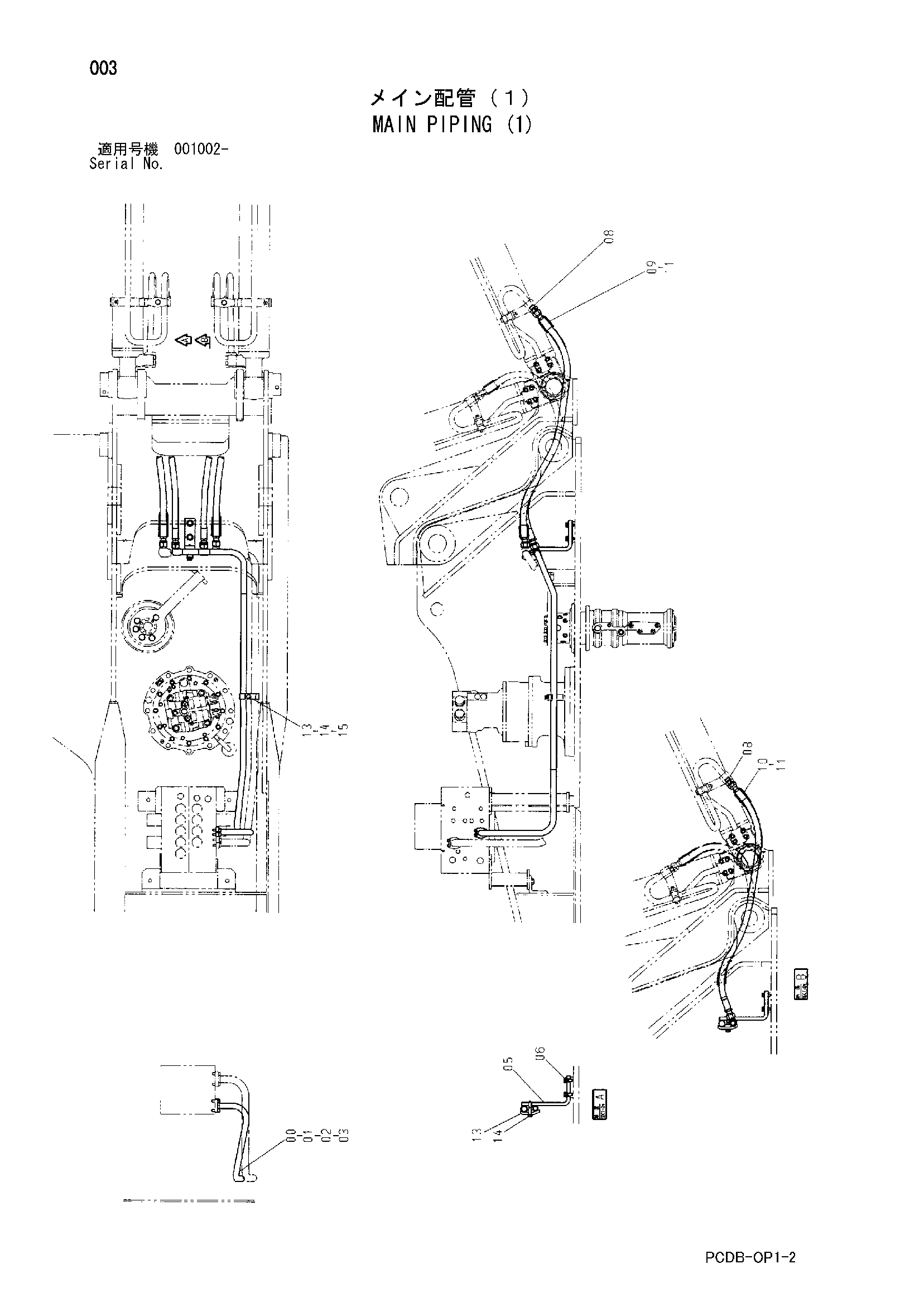

Заводская схема «Основные гидролинии (1)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092759 | Трубка | 1 |
| 01 | 986910 | Разъёмный фланец | 2 |
| 02 | 971489 | Уплотнительное кольцо | 1 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 4605641 | Опора | 1 |
| 06 | J281230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | 4249324 | Плоская шайба | 1 |
| 08 | A853166 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4612550 | Шланг | 2 |
| 10 | 4612551 | Шланг | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 8 |
| 13 | 4153488 | Хомут трубки | 2 |
| 14 | J271270 | Болт с шайбой | 2 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 15 | 4209157 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
