Шасси — HITACHI ZX210W

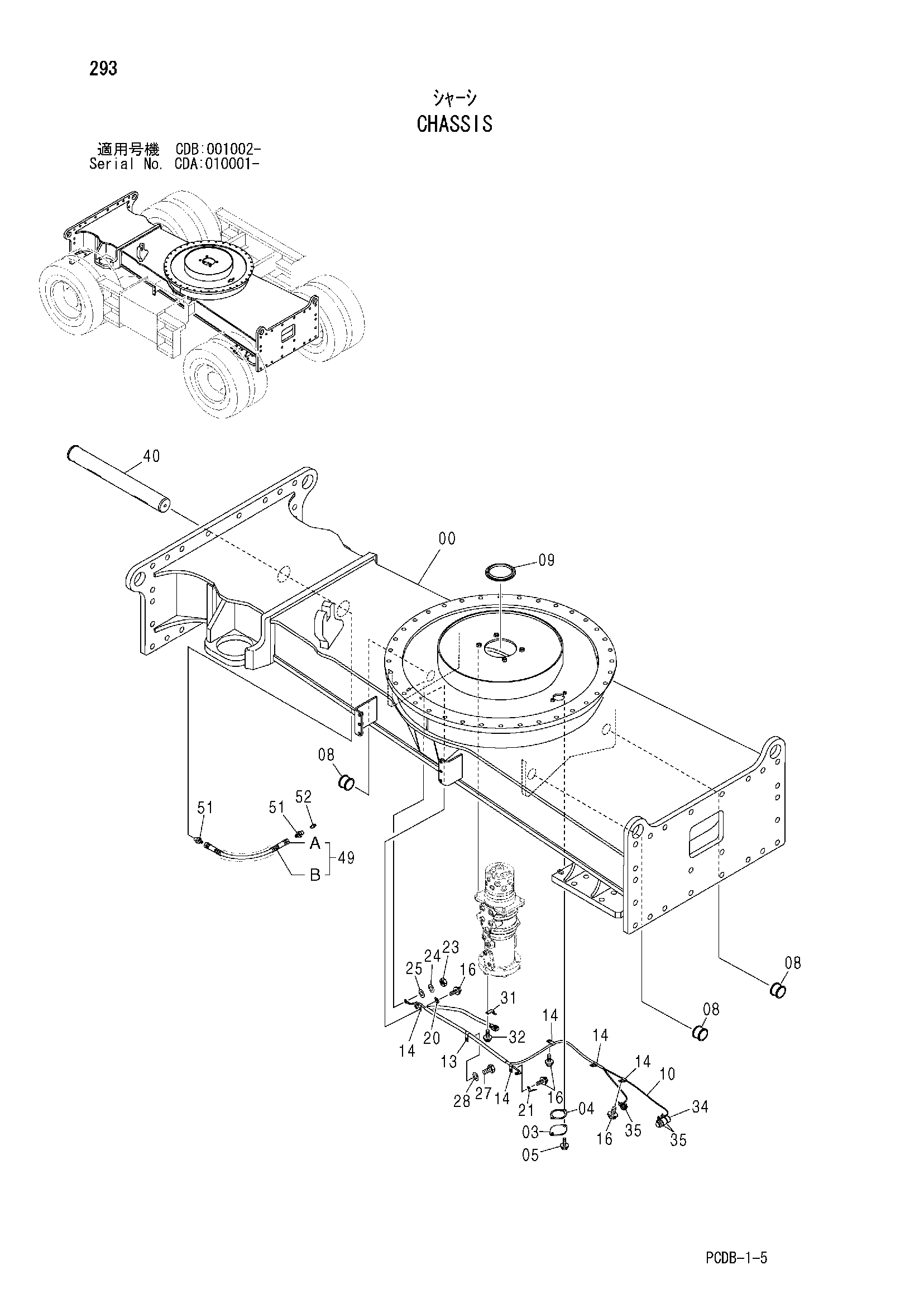

Заводская схема «Шасси» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008145 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 05 | J011030 | Болт с шайбой | 2 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 08 | 4389029 | Резиновая втулка | 3 |
| 09 | 4620403 | Уплотнение | 1 |
| 10 | 3094698 | Жгут проводов | 1 |
| 13 | 4190253 | Зажим | 1 |
| 14 | 4190261 | Зажим | 5 |
| 16 | J021025 | Болт с шайбой | 4 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 20 | 4257159 | Кронштейн | 1 |
| 21 | 4402599 | Кронштейн | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | A590110 | Плоская шайба | 1 |
| 27 | J901020 | Болт | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 31 | 4602633 | Кронштейн | 1 |
| 32 | J020614 | Болт с шайбой | 1 |
| 32 | J260614 замена: J900616 | Болт с шайбой | 1 |
| 34 | 4207239 | Колпачок | 1 |
| 35 | 4055311 | Ленточный зажим | 3 |
| 40 | 3094425 | Палец | 1 |
| 49 | 9225799 | Шланг в сборе | 1 |
| 49A | 4452733 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 1 |
| 51 | 4154651 | Адаптер | 2 |
| 52 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
