Гидролинии рабочего оборудования (1)(с шарик клапан)(2P-BOOM) — HITACHI ZX210W

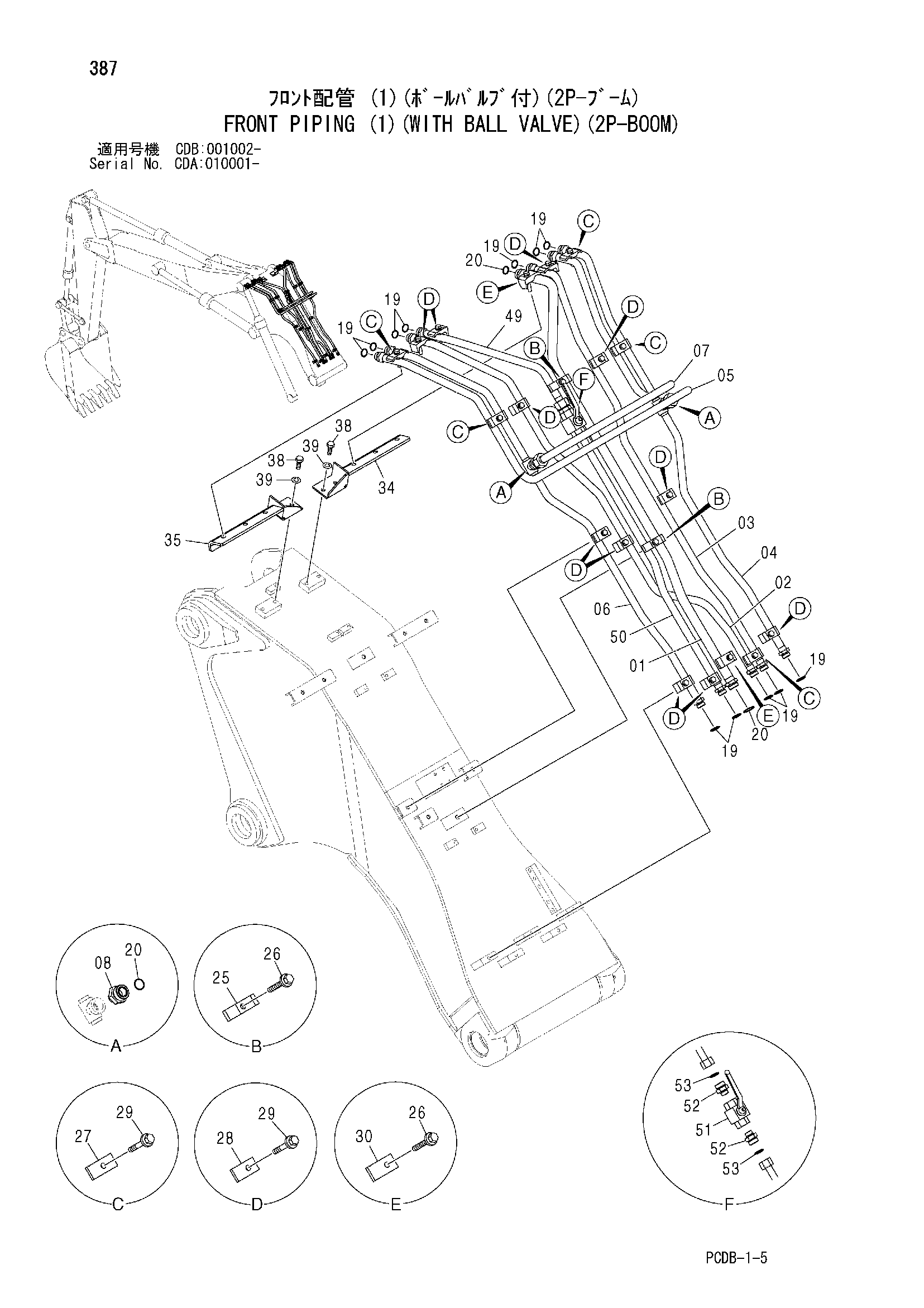

Заводская схема «Гидролинии рабочего оборудования (1)(с шарик клапан)(2P-BOOM)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8089667 | Трубка | 1 |
| 02 | 8089660 | Трубка | 1 |
| 03 | 8089661 | Трубка | 1 |
| 04 | 8089662 | Трубка | 1 |
| 05 | 8089664 | Трубка | 1 |
| 06 | 8089663 | Трубка | 1 |
| 07 | 8089665 | Трубка | 1 |
| 08 | A853168 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 12 |
| 20 | 4187328 | Уплотнительное кольцо | 4 |
| 25 | 4153488 | Хомут трубки | 2 |
| 26 | J011270 | Болт с шайбой | 4 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 27 | 4189859 | Хомут трубки | 5 |
| 28 | 4190126 | Хомут трубки | 11 |
| 29 | J011260 | Болт с шайбой | 16 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 16 |
| 30 | 4190127 | Хомут трубки | 2 |
| 34 | 8089670 | Кронштейн | 1 |
| 35 | 8089671 | Кронштейн | 1 |
| 38 | J901225 | Болт | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 49 | 8091058 | Трубка | 1 |
| 50 | 8090998 | Трубка | 1 |
| 51 | 4604728 | Запорный клапан | 1 |
| 52 | A853168 | Адаптер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
