Аутригер трубопроводы (водило) — HITACHI ZX210W

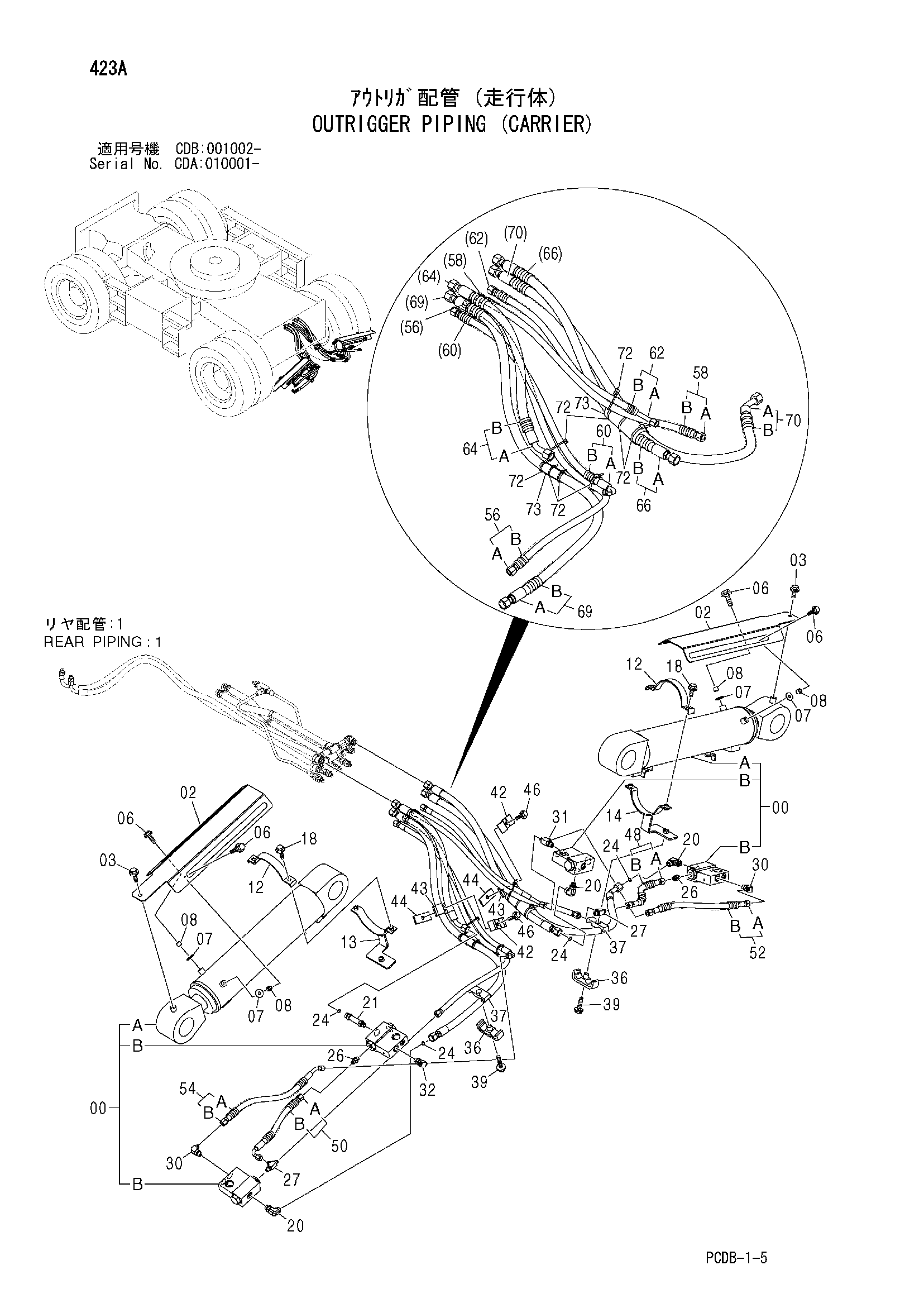

Заводская схема «Аутригер трубопроводы (водило)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224867 | Аутригер гидроцилиндр. в сборе | 2 |
| 00A | 4486405 | Гидроцилиндр. аутригер | 1 |
| 00B | 9220919 | Обратный клапан | 2 |
| 02 | 3097573 | Крышка гидроцилиндр. | 2 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 06 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 07 | J217083 | Шайба | 4 |
| 08 | 4488863 | Втулка | 4 |
| 12 | 3050114 | Хомут | 2 |
| 13 | 8092349 | Хомут | 1 |
| 14 | 8092350 | Хомут | 1 |
| 18 | J021035 | Болт с шайбой | 4 |
| 18 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 20 | 4202112 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4342171 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | A852123 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852423 | Тройник | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852333 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852433 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852533 | Тройник | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 8082431 | Хомут | 2 |
| 37 | 4285722 | Резиновая прокладка | 2 |
| 39 | J021275 | Болт с шайбой | 2 |
| 39 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 42 | 4202103 | Хомут | 2 |
| 43 | 9727634 | Хомут | 2 |
| 44 | 9738975 | Хомут | 2 |
| 46 | J021250 | Болт с шайбой | 2 |
| 46 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 48 | 9223467 | Шланг в сборе | 1 |
| 48A | 4489054 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 1 |
| 50 | 9223465 | Шланг в сборе | 1 |
| 50A | 4487172 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 52 | 9223911 | Шланг в сборе | 1 |
| 52A | 4489599 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
| 54 | 9223916 | Шланг в сборе | 1 |
| 54A | 4489604 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 1 |
| 56 | 9227733 | Шланг в сборе | 1 |
| 56A | 4605383 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 2 |
| 58 | 9227725 | Шланг в сборе | 1 |
| 58A | 4474668 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 2 |
| 60 | 9226074 | Шланг в сборе | 1 |
| 60A | 4452737 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 2 |
| 62 | 9227726 | Шланг в сборе | 1 |
| 62A | 4480020 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 2 |
| 64 | 9224470 | Шланг в сборе | 1 |
| 64A | 4603525 | Шланг | 1 |
| 64B | 4327294 | Защитный кожух | 1 |
| 66 | 9227746 | Шланг в сборе | 1 |
| 66A | 4605436 | Шланг | 1 |
| 66B | 4327294 | Защитный кожух | 2 |
| 69 | 9231646 | Шланг в сборе | 1 |
| 69A | 4602020 | Шланг | 1 |
| 69B | 4327294 | Защитный кожух | 3 |
| 70 | 9227759 | Шланг в сборе | 1 |
| 70A | 4605468 | Шланг | 1 |
| 70B | 4327294 | Защитный кожух | 3 |
| 72 | 4055312 | Ленточный зажим | 9 |
| 73 | 4219918 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
