Дренажные трубопроводы — HITACHI ZX210W

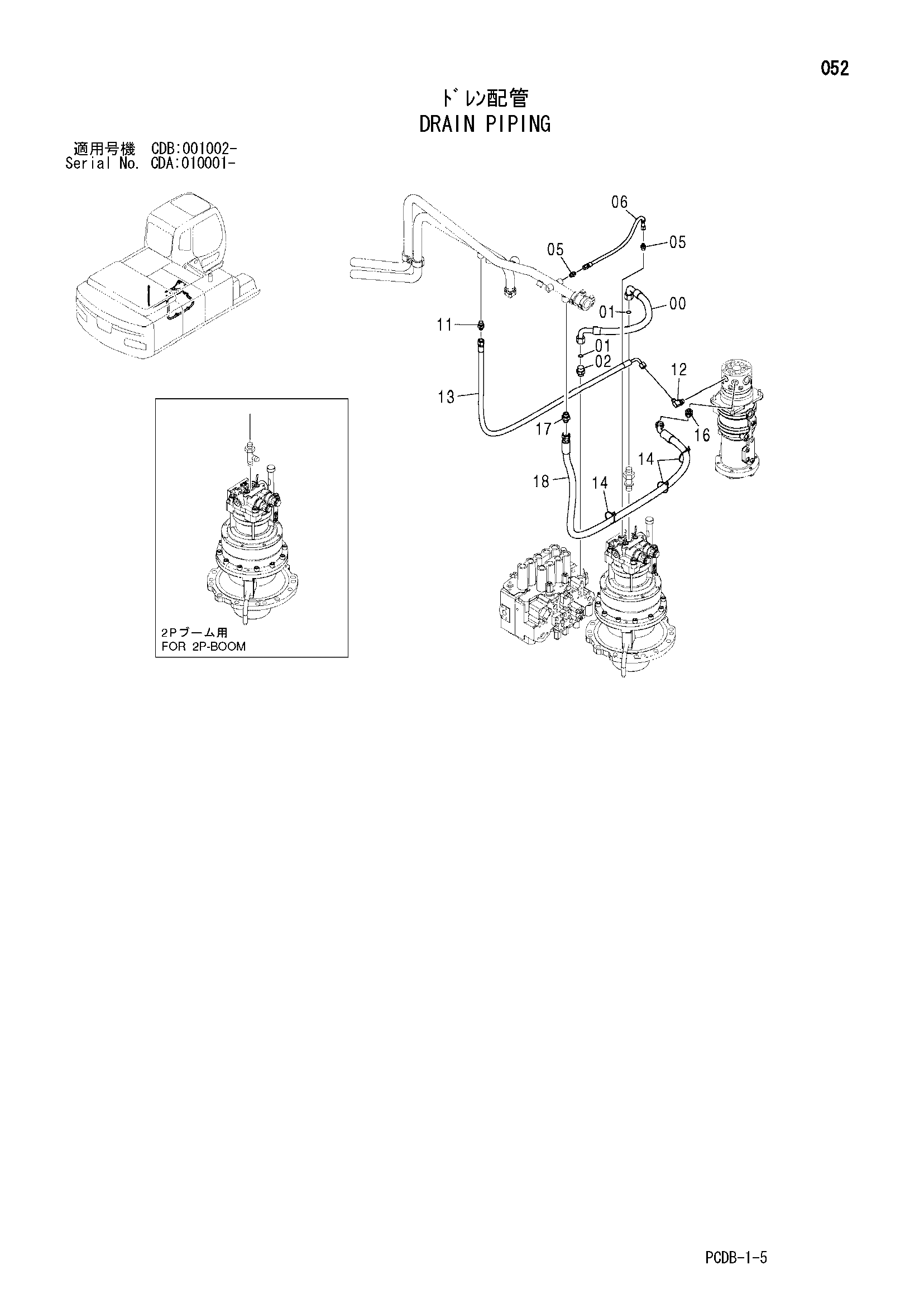

Заводская схема «Дренажные трубопроводы» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4616121 | Шланг | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | A853166 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4487282 | Шланг | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4470237 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 16 | 4348798 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852166 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4601429 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
