Стрела (дуал рукоять гидроцилиндр. тип) — HITACHI ZX210W

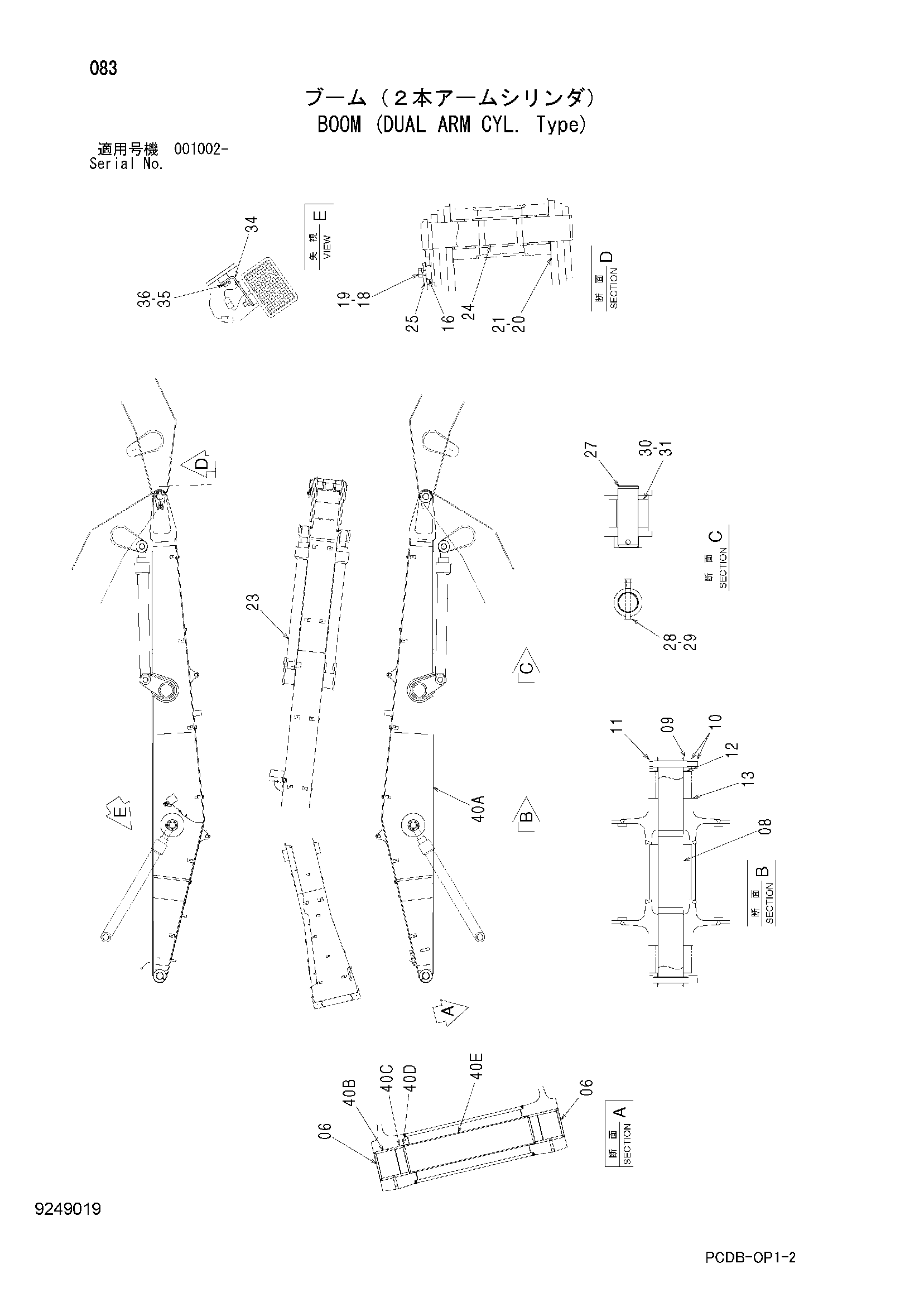

Заводская схема «Стрела (дуал рукоять гидроцилиндр. тип)» для HITACHI ZX210W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4067901 | Пылезащитное уплотнение | 2 |
| 08 | 3088574 | Палец | 1 |
| 09 | 4067720 | Ограничитель | 2 |
| 10 | J950020 | Гайка | 4 |
| 11 | 4435126 | Стопорный палец | 2 |
| 12 | 4444755 | Упорная пластина 1.0mm | 2 |
| 13 | 4450013 | Упорная пластина 1.0mm | 2 |
| 16 | 4424425 | Блок | 1 |
| 18 | J921840 | Болт | 1 |
| 19 | J257218 | Пружинная шайба | 1 |
| 20 | 4444284 | Упорная пластина 1.0mm | 2 |
| 21 | 4444285 | Упорная пластина 2.0mm | 1 |
| 22 | 4460370 | Упорная пластина | 1 |
| 23 | 4448533 | Гидроцилиндр рукояти | 2 |
| 24 | 8102161 | Палец | 1 |
| 25 | 4640621 | Пластина | 1 |
| 27 | 3103081 | Палец | 2 |
| 28 | 4435124 | Стопорный палец | 2 |
| 29 | J950016 | Гайка | 4 |
| 30 | 4444288 | Упорная пластина 1.0mm | 4 |
| 31 | 4444289 | Упорная пластина 2.0mm | 2 |
| 34 | 4224631 | Кронштейн | 1 |
| 35 | J901425 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 40A-E | 7048851 | Стрела | 1 |
| 40A | 5010093 | Стрела | 1 |
| 40B | 4443880 | Втулка | 2 |
| 40C | 4402460 | Втулка | 2 |
| 40D | 4067901 | Пылезащитное уплотнение | 2 |
| 40E | 4435508 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
