Топливоподкачивающий насос — HITACHI ZX210W-AMS

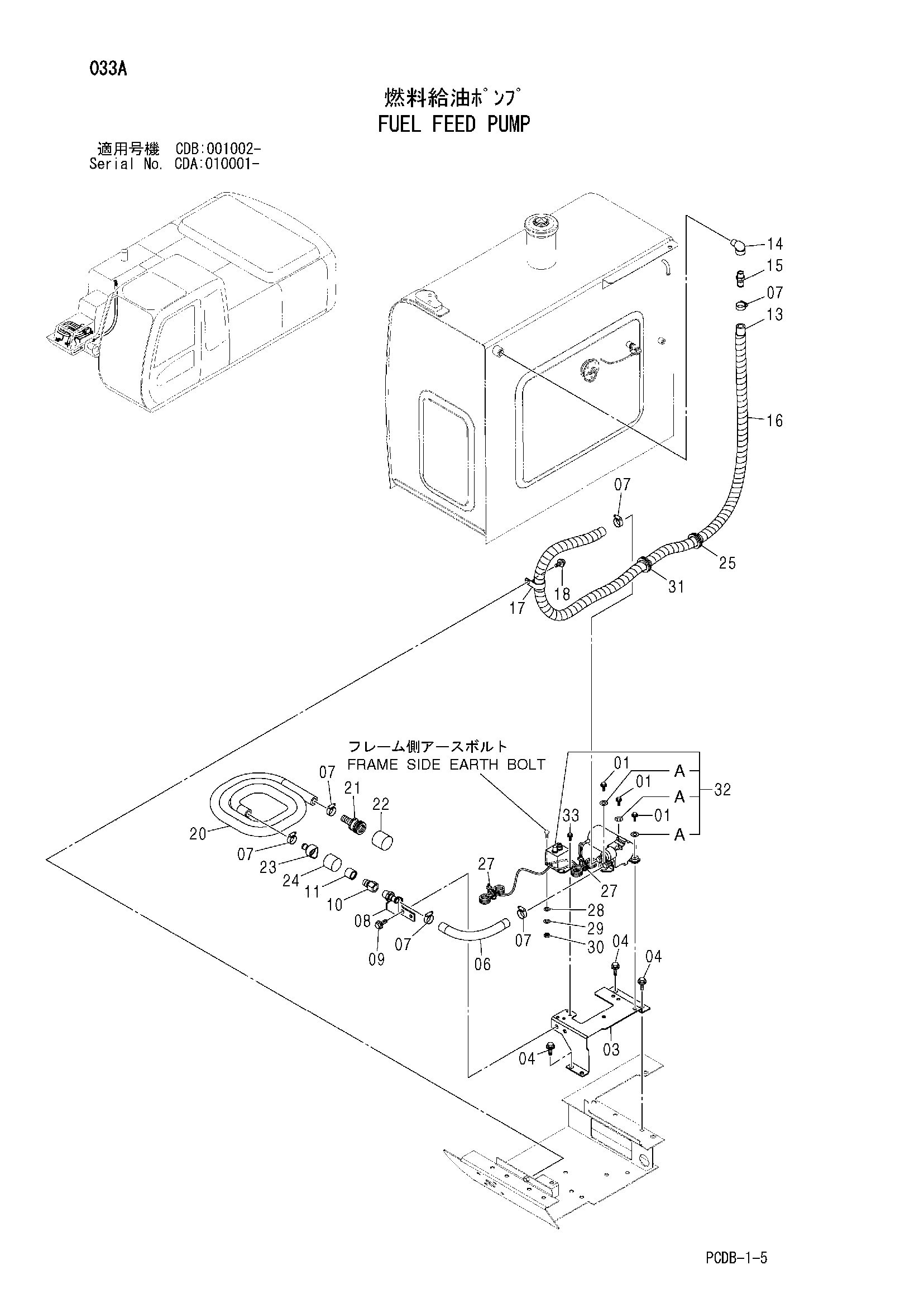

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020835 | Болт с шайбой | 3 |
| 01 | J260835 замена: J900835 | Болт с шайбой | 3 |
| 03 | 8090514 замена: 7045692 | Кронштейн | 1 |
| 03 | 7045692 | Кронштейн | 1 |
| 04 | J021030 | Болт с шайбой | 4 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 06 | 4489359 | Шланг | 1 |
| 07 | 4504367 | Хомут шланга | 6 |
| 08 | 9760050 | Соединение | 1 |
| 09 | J011030 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | 4122884 | Пробка | 1 |
| 11 | 4122886 | Колпачок | 1 |
| 13 | 4390401 | Шланг | 1 |
| 14 | 94-0632 | Угловой штуцер | 1 |
| 15 | 4004589 | Соединение | 1 |
| 16 | 4327294 | Защитный кожух | 5 |
| 17 | 4190264 | Зажим | 2 |
| 17 | 4190264 | Зажим | 1 |
| 18 | J011025 | Болт с шайбой | 1 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 20 | 4051160 | Топливный шланг | 1 |
| 21 | 4122883 | Разъём | 1 |
| 22 | 4122885 | Колпачок | 1 |
| 23 | 4103527 | Сетчатый фильтр | 1 |
| 24 | 4507650 | Сетчатый фильтр | 1 |
| 25 | 4087762 | Резиновая втулка | 1 |
| 27 | 4055311 | Ленточный зажим | 2 |
| 28 | A590106 | Плоская шайба | 1 |
| 29 | A590906 | Пружинная шайба | 1 |
| 30 | M500605 | Гайка | 1 |
| 31 | 4210485 | Резиновая втулка | 1 |
| 32 | 4455541 | Насос | 1 |
| 32A | A590108 | Плоская шайба | 3 |
| 33 | J010616 | Болт с шайбой | 3 |
| 33 | J260616 замена: J900616 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
