Стрела трубопроводы (дуал рукоять гидроцилиндр. тип) — HITACHI ZX210W-AMS

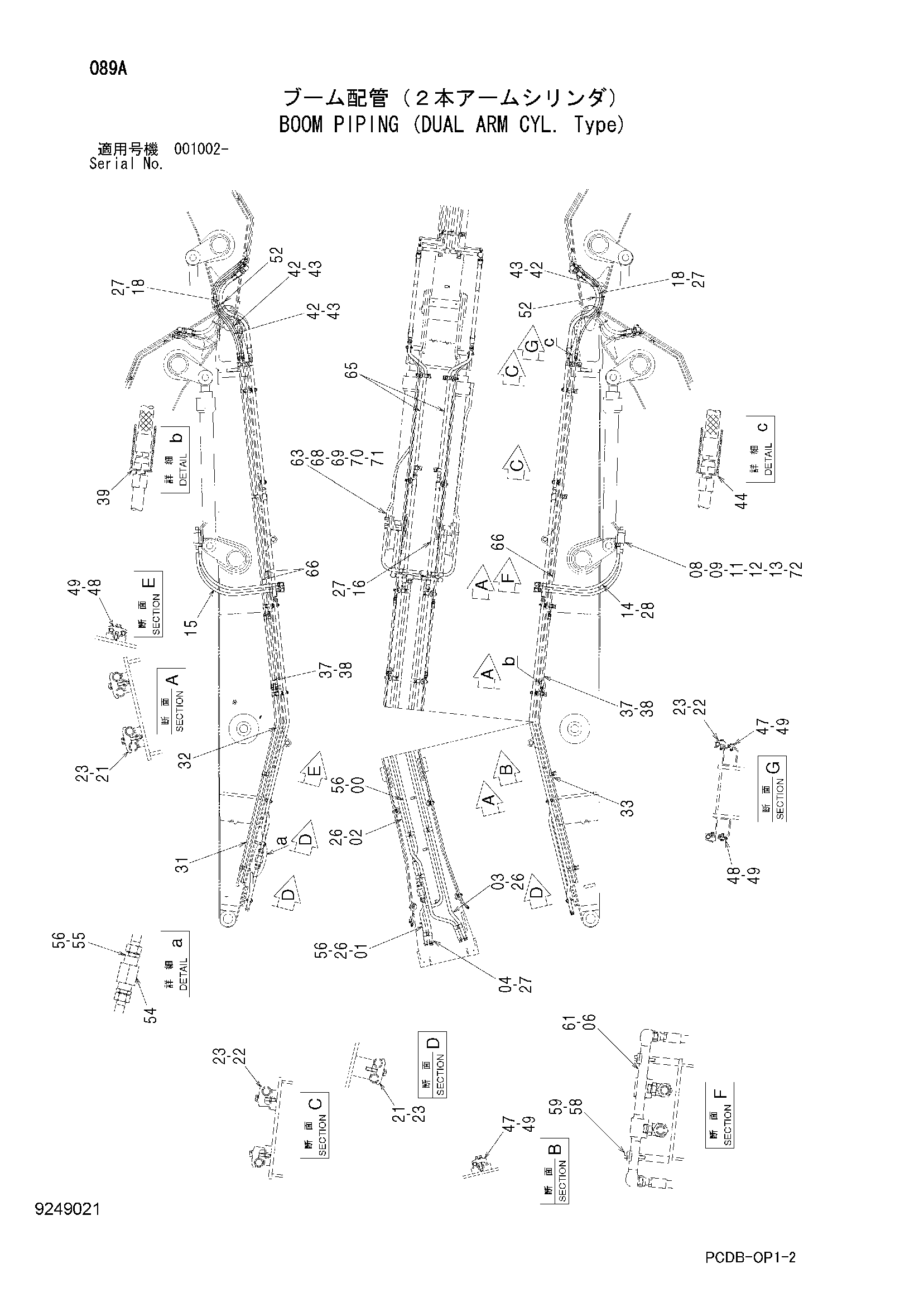

Заводская схема «Стрела трубопроводы (дуал рукоять гидроцилиндр. тип)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101436 | Трубка | 1 |
| 01 | 8101435 | Трубка | 1 |
| 02 | 8095612 | Трубка | 1 |
| 03 | 8095613 | Трубка | 1 |
| 04 | 9761456 | Трубка | 1 |
| 06 | 9764711 | Трубка | 2 |
| 08 | 4603211 | Болт с внутренним шестигранником | 8 |
| 09 | 4506430 | Уплотнительное кольцо | 4 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | M341036 | Болт с внутренним шестигранником | 8 |
| 13 | 4506459 | Разъёмный фланец | 4 |
| 14 | 4307345 | Шланг | 2 |
| 15 | 4641191 | Шланг | 2 |
| 16 | 4307346 | Шланг | 2 |
| 18 | 4465144 | Шланг | 2 |
| 21 | 4189860 | Хомут трубки | 9 |
| 22 | 4190127 | Хомут трубки | 6 |
| 23 | J271270 | Болт с шайбой | 15 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 3 |
| 27 | 4187328 | Уплотнительное кольцо | 6 |
| 28 | 4187308 | Уплотнительное кольцо | 8 |
| 31 | 9762149 | Трубка | 1 |
| 32 | 9761633 | Трубка | 1 |
| 33 | 9762150 | Трубка | 1 |
| 37 | 4361511 | Шланг | 3 |
| 38 | 4053601 | Защитный кожух | 3 |
| 39 | 4073050 | Шайба | 6 |
| 42 | 4364941 | Шланг | 3 |
| 43 | 4055590 | Защитный кожух | 3 |
| 44 | 4073050 | Шайба | 6 |
| 47 | 4190124 | Хомут трубки | 7 |
| 48 | 4189858 | Хомут трубки | 7 |
| 49 | J271250 | Болт с шайбой | 14 |
| 49A | J901255 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4121859 | Ленточный зажим | 4 |
| 54 | 9075046 | Клапан замедленного возврата | 1 |
| 55 | 4207425 | Адаптер | 2 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4187329 | Уплотнительное кольцо | 4 |
| 58 | 4189860 | Хомут трубки | 2 |
| 59 | J271270 | Болт с шайбой | 2 |
| 59A | J901270 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 61 | 4208474 | Угловой штуцер | 2 |
| 61A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 8098249 | Трубка | 1 |
| 65 | 9764840 | Трубка | 2 |
| 66 | 9764841 | Трубка | 3 |
| 68 | 4187328 | Уплотнительное кольцо | 1 |
| 69 | 3106143 | Фланец | 1 |
| 70 | A853166 | Адаптер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | J781080 | Болт с внутренним шестигранником | 4 |
| 72 | 4600811 | Удерживающий клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
