Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX210W-AMS

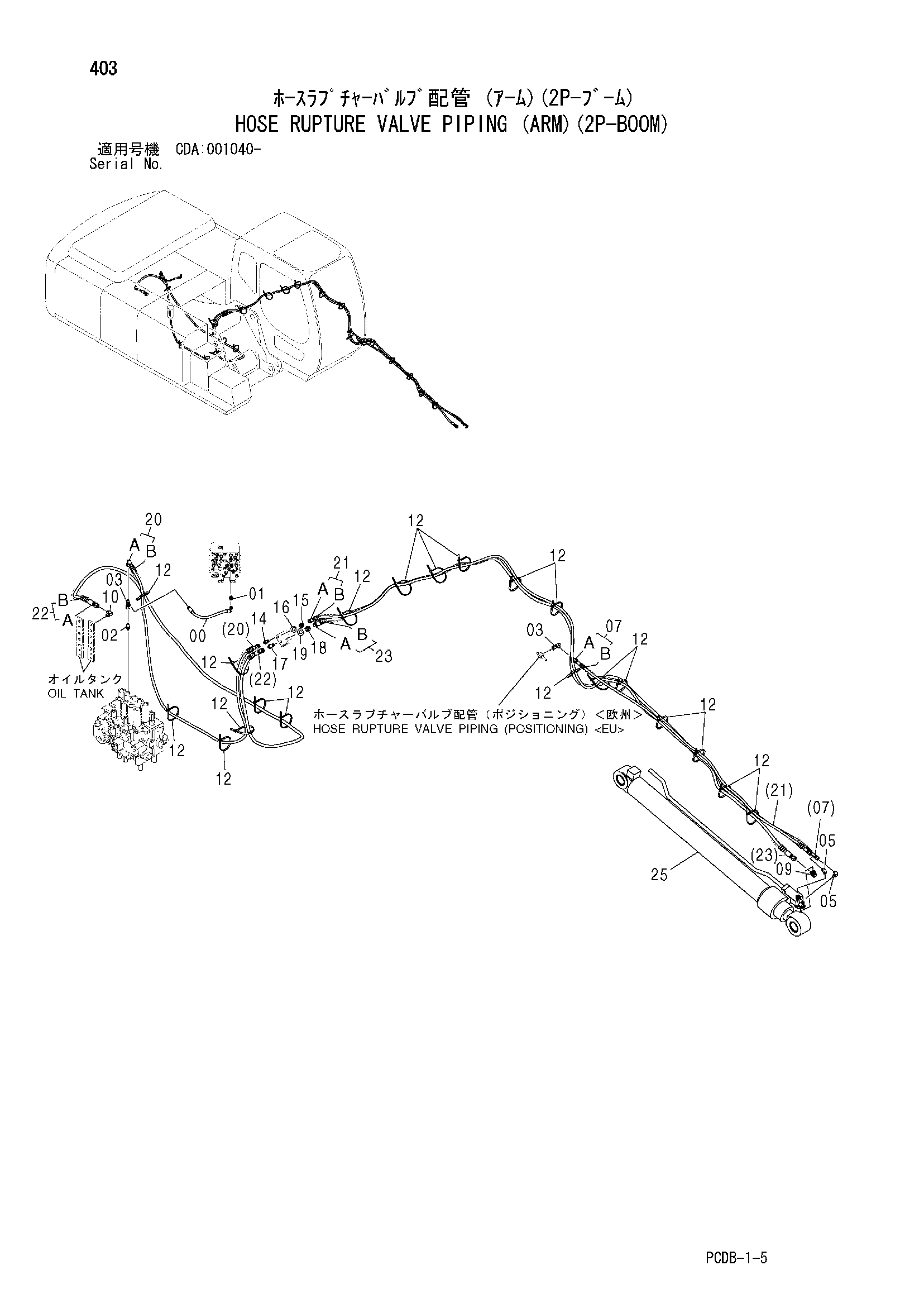

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436264 | Шланг | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4202422 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9228216 | Шланг в сборе | 1 |
| 07A | 4606148 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 5 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852334 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4121859 | Ленточный зажим | 20 |
| 14 | 4202532 | Адаптер | 1 |
| 15 | 4202531 | Гайка | 1 |
| 16 | A590914 | Пружинная шайба | 1 |
| 17 | 4315207 | Адаптер | 1 |
| 18 | 4316589 | Гайка | 1 |
| 19 | A590920 | Пружинная шайба | 1 |
| 20 | 9234550 | Шланг в сборе | 1 |
| 20A | 4613667 | Шланг (AP1) | 1 |
| 20B | 4327293 | Защитный кожух | 7 |
| 21 | 9234551 | Шланг в сборе | 1 |
| 21A | 4613731 | Шланг (AP2) | 1 |
| 21B | 4327293 | Защитный кожух | 13 |
| 22 | 9234554 | Шланг в сборе | 1 |
| 22A | 4613734 | Шланг (AT1) | 1 |
| 22B | 4327294 | Защитный кожух | 7 |
| 23 | 9234555 | Шланг в сборе | 1 |
| 23A | 4613735 | Шланг (AT2) | 1 |
| 23B | 4327294 | Защитный кожух | 11 |
| 25 | 4485740 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
