Крышка (8) — HITACHI ZX210W-AMS

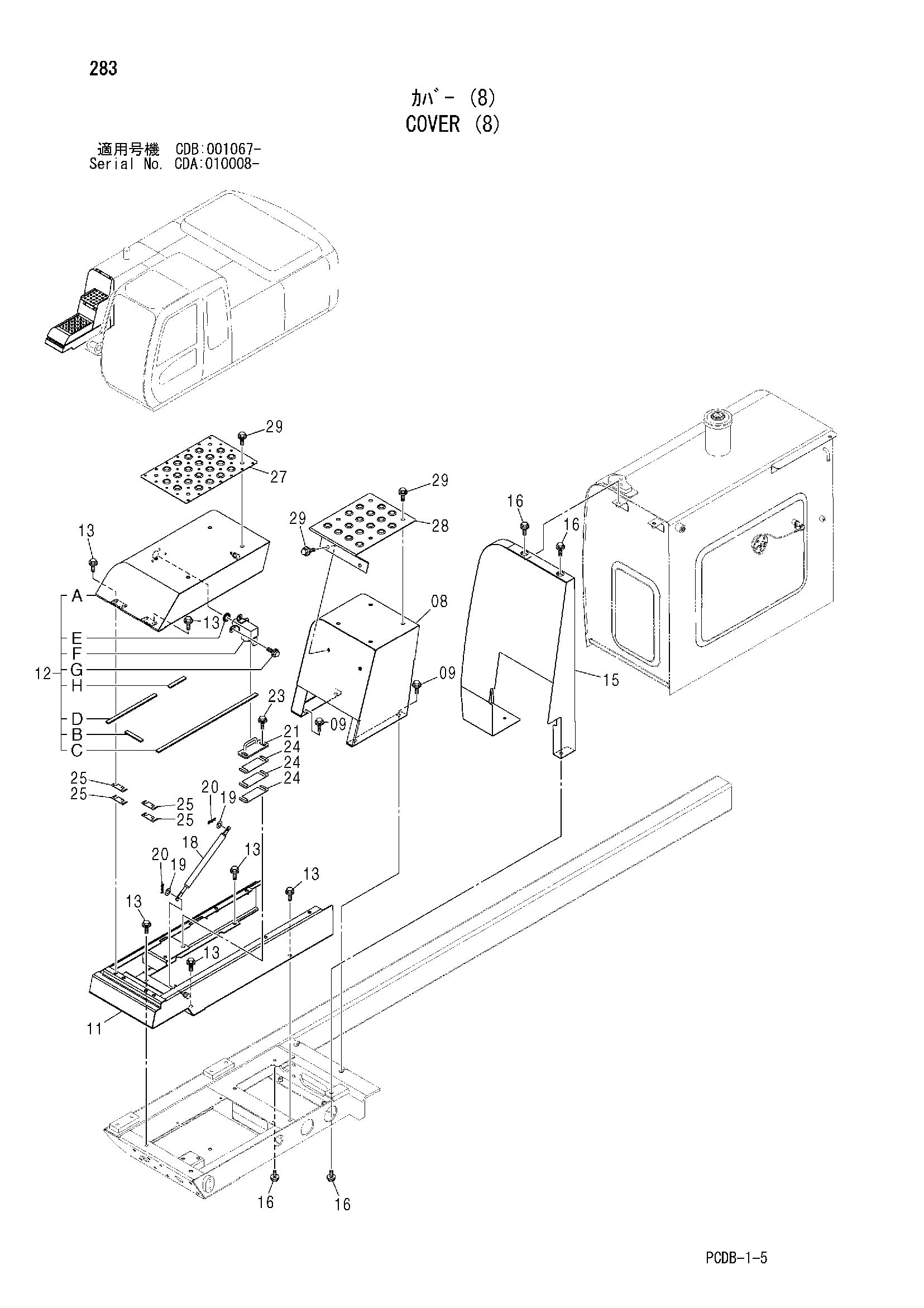

Заводская схема «Крышка (8)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 7045715 | Ступень | 1 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 6022492 | Ящик для инструментов | 1 |
| 12 | 7045742 | Крышка в сборе | 1 |
| 12A | 6022350 | Крышка | 1 |
| 12B | 4611693 | Резиновая прокладка | 1 |
| 12C | 4615734 | Резиновая прокладка | 1 |
| 12D | 4615735 | Резиновая прокладка | 1 |
| 12E | 4235210 | Резиновая втулка | 1 |
| 12F | 4614790 | Раткх | 1 |
| 12G | J260616 | Болт с шайбой | 3 |
| 12G1 | J900616 | Болт | 1 |
| 12G2 | A590106 | Плоская шайба | 1 |
| 12H | 4622884 | Резиновая прокладка | 1 |
| 13 | J271025 | Болт с шайбой | 8 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 7045725 | Крышка | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4196560 | Стойка | 1 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | 4022697 | Стопорный палец | 2 |
| 21 | 8096723 | Защёлка | 1 |
| 23 | J281030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 4347798 | Регулировочная шайба 1.2mm | 3 |
| 25 | 4616400 | Регулировочная шайба 1.2mm | 4 |
| 27 | 3092277 | Крышка | 1 |
| 28 | 3101323 | Крышка | 1 |
| 29 | J271030 | Болт с шайбой | 10 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
