Всасывающие трубопроводы — HITACHI ZX210W-AMS

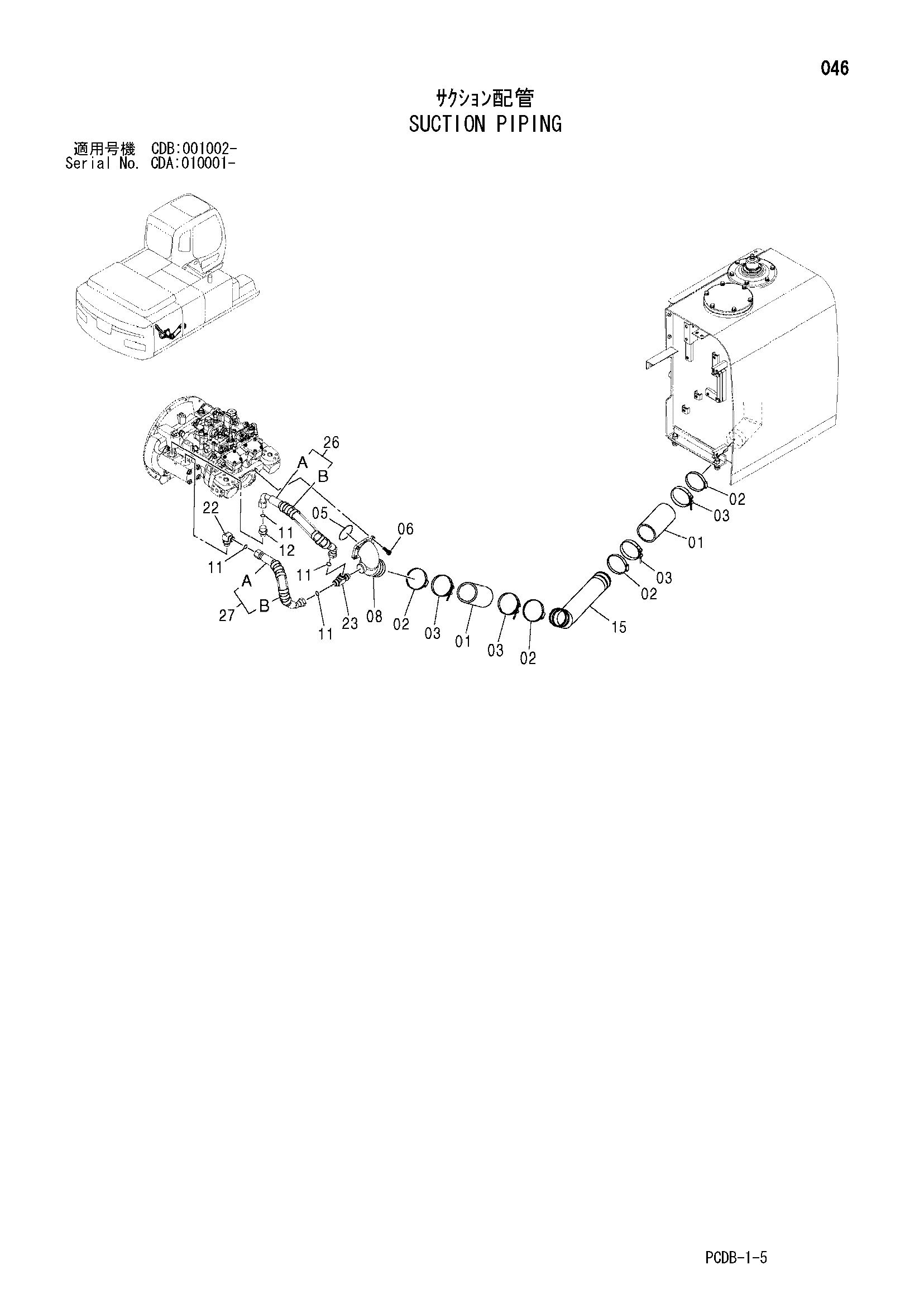

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 05 | A811085 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 08 | 2047636 | Всасывающая трубка | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 8087750 | Всасывающая трубка | 1 |
| 22 | A853366 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853466 | Тройник | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 9227754 | Шланг в сборе | 1 |
| 26A | 4605450 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 1 |
| 27 | 9227755 | Шланг в сборе | 1 |
| 27A | 4605451 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
