Шланг защита от разрыва клапан трубопроводы (позиционирование) — HITACHI ZX210W-AMS

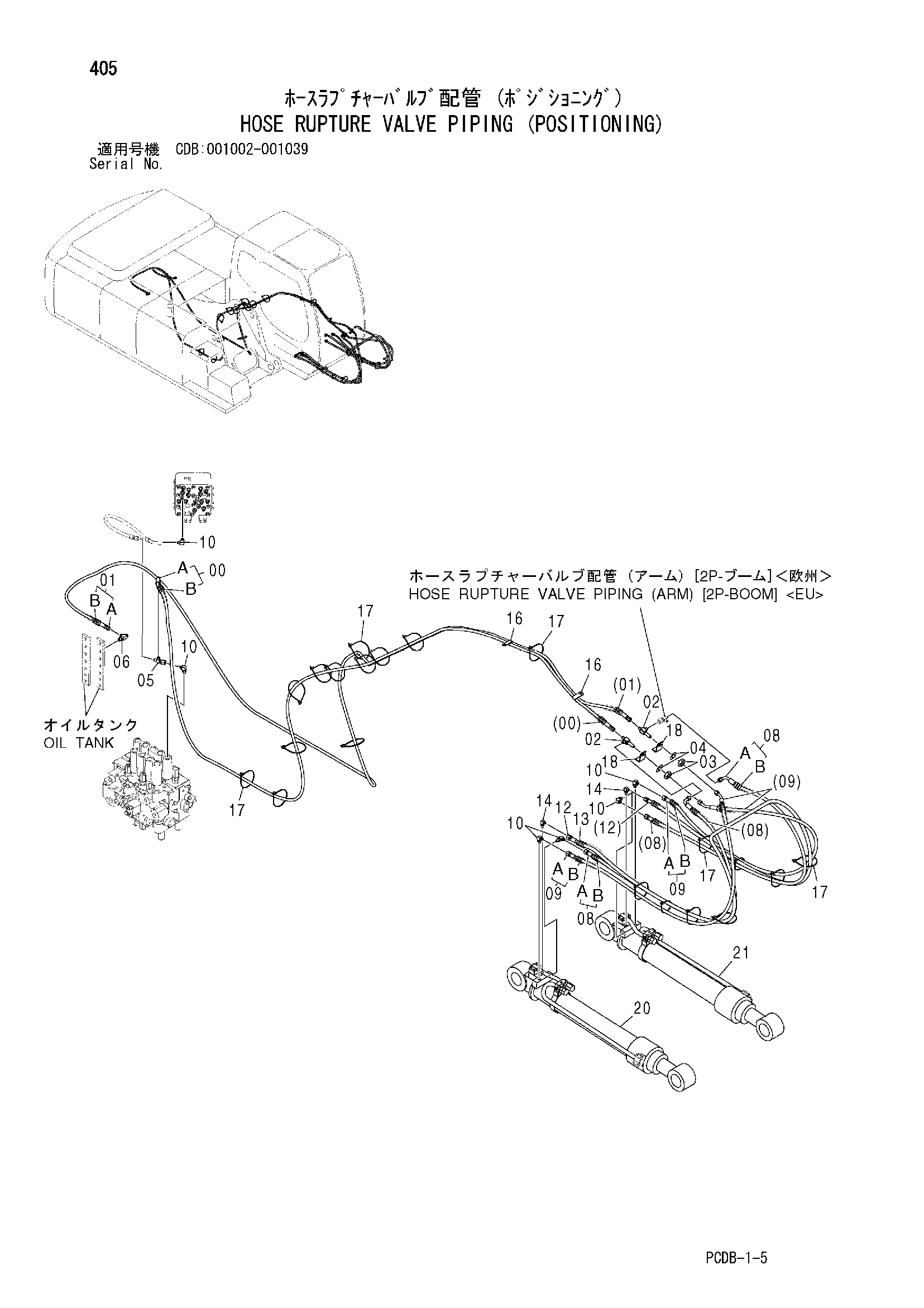

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9226488 | Шланг в сборе | 1 |
| 00A | 4603552 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 9 |
| 01 | 9228215 | Шланг в сборе | 1 |
| 01A | 4606149 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 14 |
| 02 | 4247260 | Тройник | 2 |
| 03 | 4202531 | Гайка | 2 |
| 04 | A590916 | Пружинная шайба | 2 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9228217 | Шланг в сборе | 2 |
| 08A | 4606150 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 5 |
| 09 | 9228218 | Шланг в сборе | 2 |
| 09A | 4606151 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 5 |
| 10 | A852323 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4489642 | Шланг | 1 |
| 13 | 4489668 | Защита шланга | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4190292 замена: 4190282 | Зажим | 2 |
| 17 | 4055312 | Ленточный зажим | 20 |
| 18 | 4489667 | Кронштейн | 2 |
| 20 | 4485743 | Гидроцилиндр. позиционирование (правый) | 1 |
| 21 | 4485744 | Гидроцилиндр. позиционирование (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
