Детали пола [EU] — HITACHI ZX210W-AMS

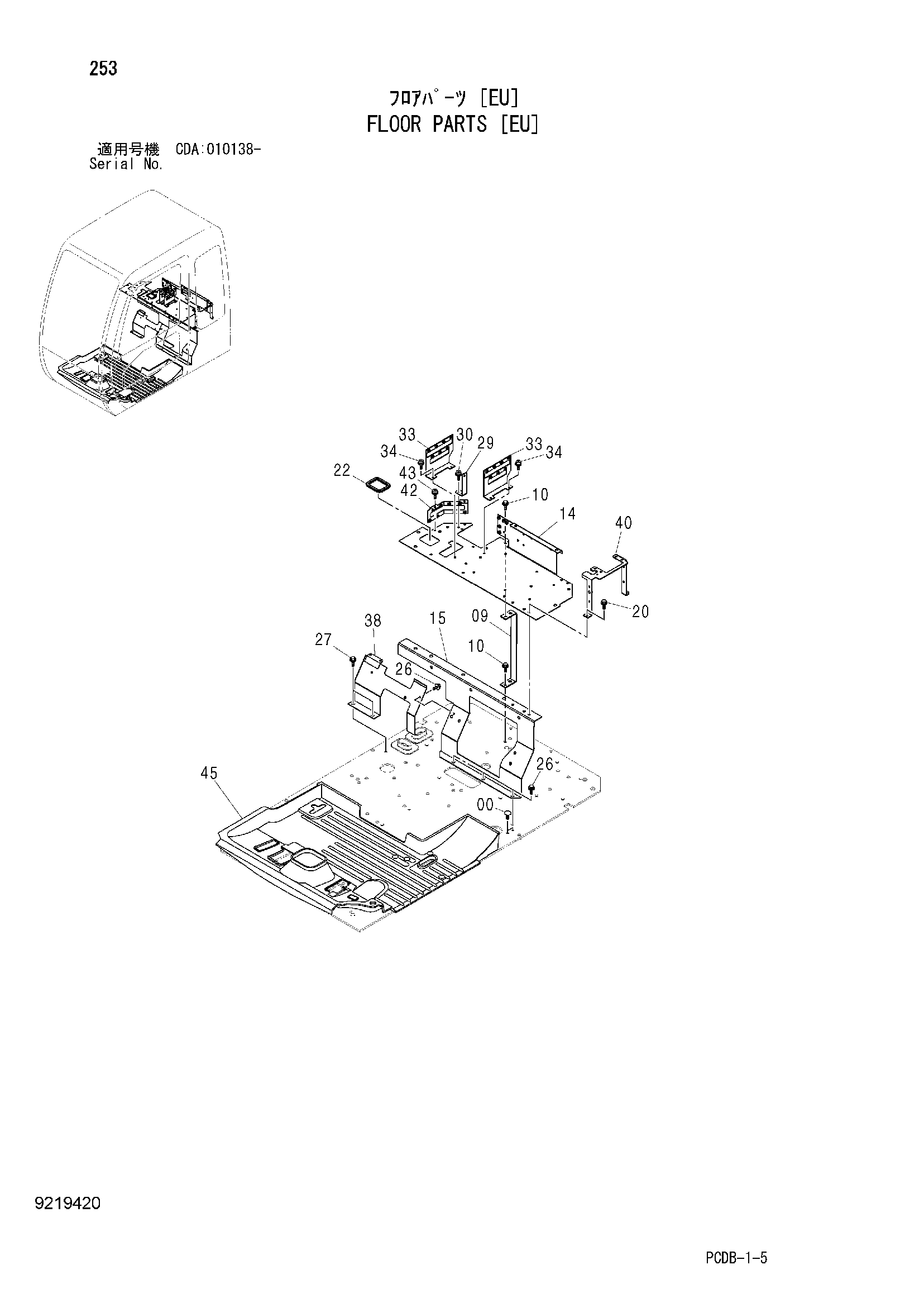

Заводская схема «Детали пола [EU]» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Детали пола [EU] HITACHI ZX210W-AMS](/catalog-drawings/17/17b738b8-43e5-4d9e-a3b1-9b92ec24da46.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4280359 | Зажим | 2 |
| 09 | 8076619 | Опора | 1 |
| 10 | J011025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 6020615 | Кронштейн | 1 |
| 15 | 5007342 | Кронштейн | 1 |
| 20 | J010820 | Болт с шайбой | 2 |
| 20 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 22 | 4445220 | Резиновая втулка | 1 |
| 26 | J021025 | Болт с шайбой | 5 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 27 | J021025 | Болт с шайбой | 2 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 29 | 9757192 | Кронштейн | 1 |
| 30 | J460616 | Винт с шайбой | 2 |
| 33 | 8086354 | Кронштейн | 2 |
| 34 | J460616 | Винт с шайбой | 4 |
| 38 | 6021398 | Кронштейн | 1 |
| 40 | 7044539 | Кронштейн | 1 |
| 42 | 8094785 | Кронштейн | 1 |
| 43 | J460616 | Винт с шайбой | 2 |
| 45 | 0004661 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
