Гидролинии рабочего оборудования (1) — HITACHI ZX210W-AMS

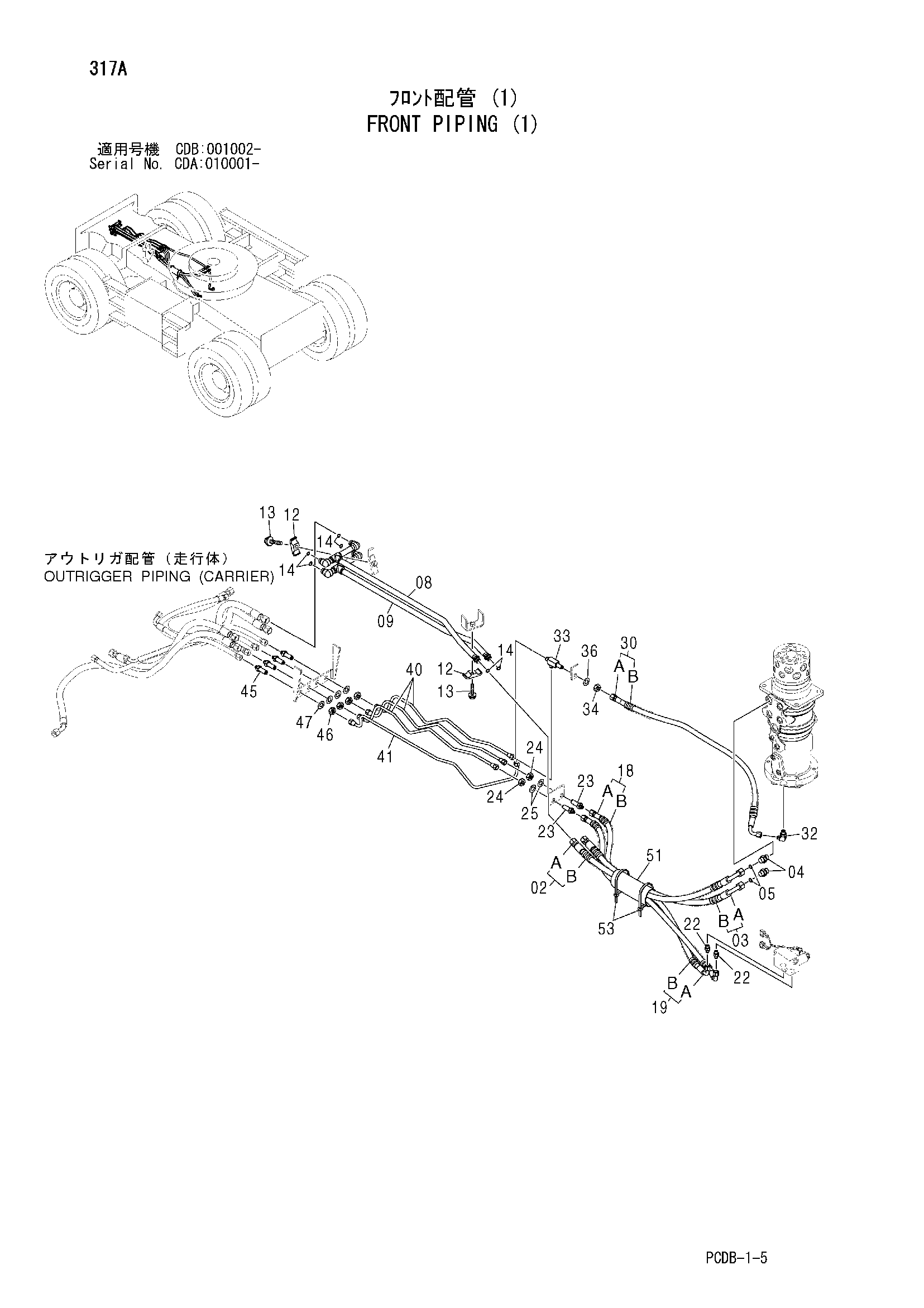

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9227791 | Шланг в сборе | 1 |
| 02A | 4605520 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | 9224599 | Шланг в сборе | 1 |
| 03A | 4600685 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 2 |
| 04 | A853144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 08 | 8089056 | Трубка | 1 |
| 09 | 8089055 | Трубка | 1 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J021255 | Болт с шайбой | 2 |
| 13 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 6 |
| 18 | 9223211 | Шланг в сборе | 1 |
| 18A | 4479838 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9218851 | Шланг в сборе | 1 |
| 19A | 4481628 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 22 | A852123 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4183224 | Адаптер | 2 |
| 24 | J952016 | Гайка | 2 |
| 25 | A590116 | Плоская шайба | 2 |
| 30 | 9223211 | Шланг в сборе | 1 |
| 30A | 4479838 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 3048482 | Тройник | 1 |
| 34 | 4202531 | Гайка | 1 |
| 36 | A590114 | Плоская шайба | 1 |
| 40 | 3095853 | Трубка | 3 |
| 41 | 3095852 | Трубка | 1 |
| 45 | 4183224 | Адаптер | 4 |
| 46 | J952016 | Гайка | 4 |
| 47 | A590116 | Плоская шайба | 4 |
| 51 | 4453084 | Резиновая втулка | 1 |
| 53 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
