Вспомогательный трубопроводы (моноблочный стрела) — HITACHI ZX210W-AMS

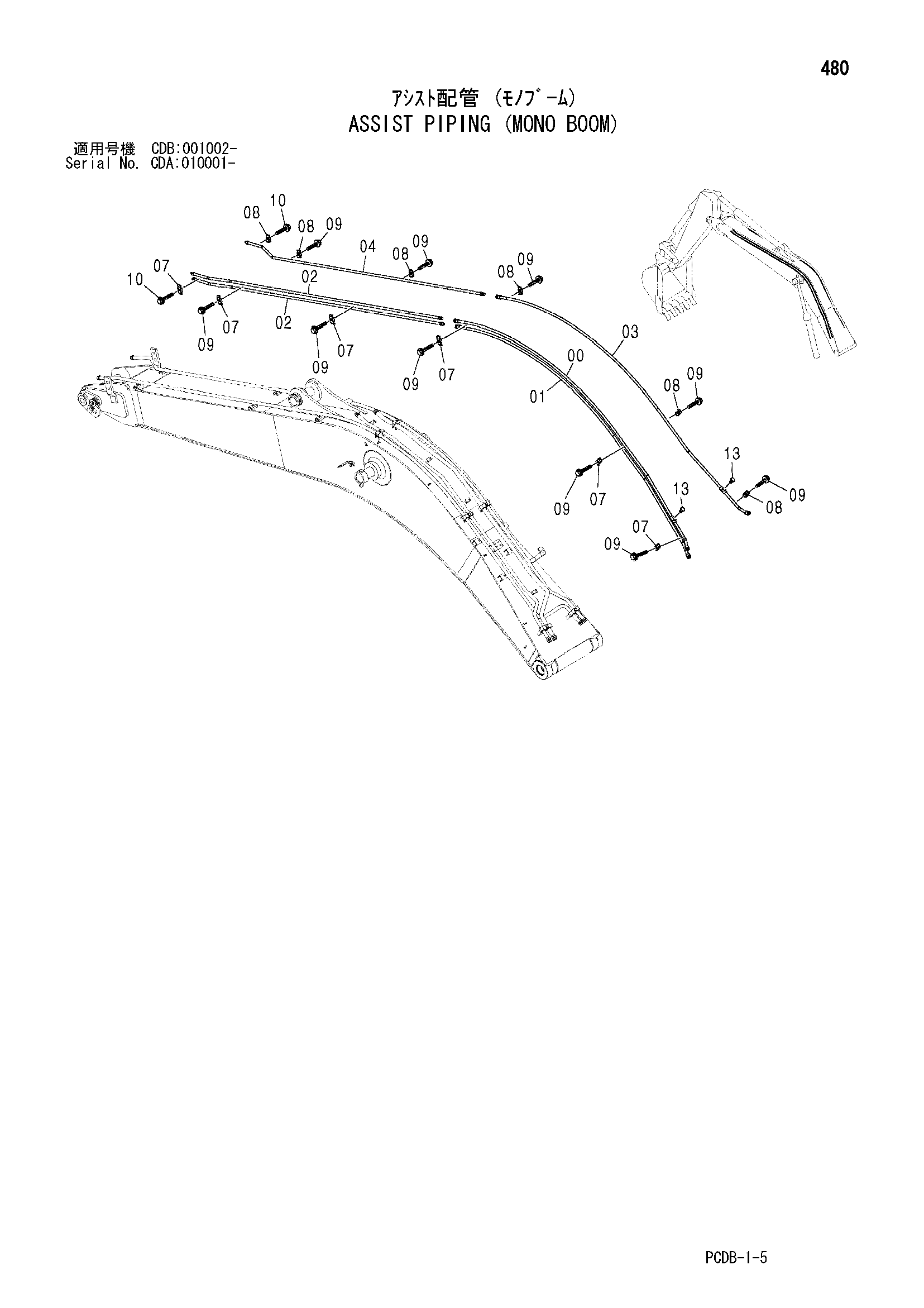

Заводская схема «Вспомогательный трубопроводы (моноблочный стрела)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065843 | Трубка | 1 |
| 01 | 8065842 | Трубка | 1 |
| 02 | 8078451 | Трубка | 2 |
| 03 | 8065844 | Трубка | 1 |
| 04 | 8078448 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 09 | J011250 | Болт с шайбой | 10 |
| 09 | J271250 замена: J901250 | Болт с шайбой | 10 |
| 10 | J011260 | Болт с шайбой | 2 |
| 10 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 13 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
