Пилотные гидролинии (C-5) — HITACHI ZX210W-AMS

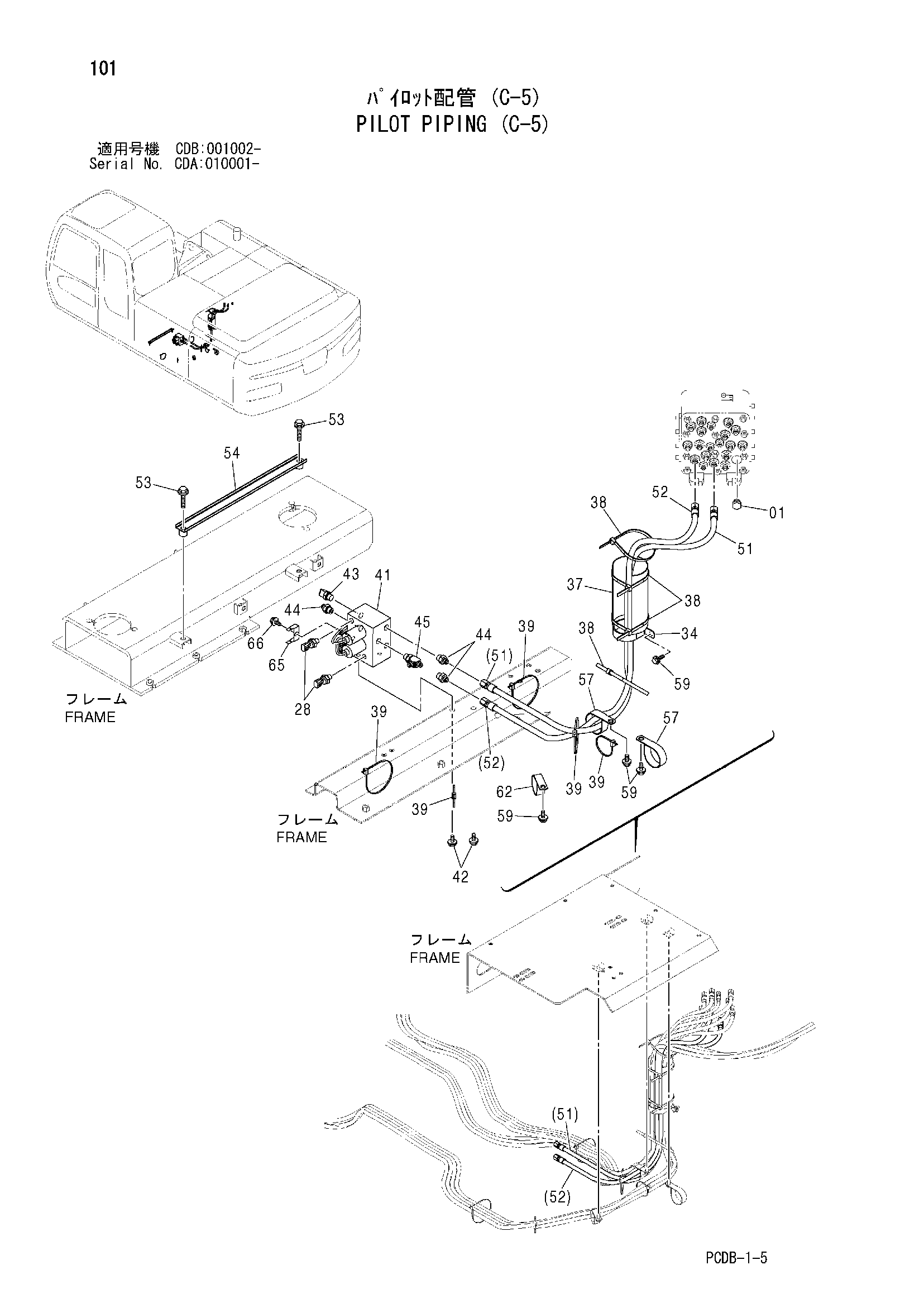

Заводская схема «Пилотные гидролинии (C-5)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A885003 | Пробка | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 2 |
| 34 | 4204136 | Зажим | 1 |
| 37 | 4219918 | Резиновая втулка | 1 |
| 38 | 4121859 | Ленточный зажим | 4 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 41 | 4454840 | Клапан регулировочный | 1 |
| 42 | J021025 | Болт с шайбой | 2 |
| 42 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 43 | A852233 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 3 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852433 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4467598 | Шланг (левый) | 1 |
| 52 | 4467599 | Шланг (K) | 1 |
| 53 | J011050 | Болт с шайбой | 2 |
| 53 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 54 | 9759797 | Хомут шланга | 1 |
| 57 | 4193816 | Зажим | 2 |
| 59 | J011020 | Болт с шайбой | 4 |
| 59 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 62 | 4190265 | Зажим | 1 |
| 65 | 4602634 | Кронштейн | 1 |
| 66 | J011016 | Болт с шайбой | 1 |
| 66 | J271016 замена: J901016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
