Основные гидролинии (B) — HITACHI ZX210W-AMS

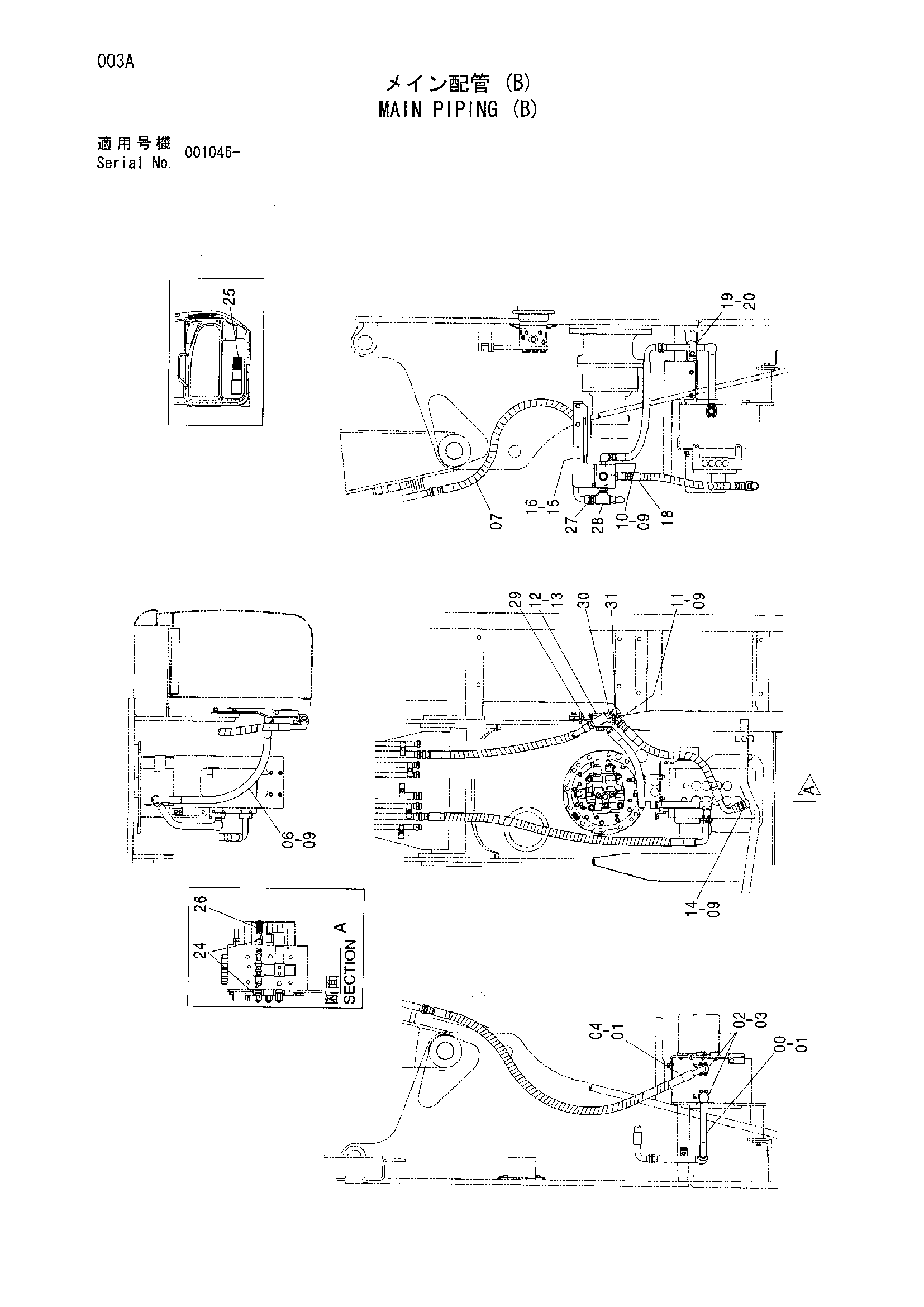

Заводская схема «Основные гидролинии (B)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090125 | Трубка | 1 |
| 01 | 966993 | Уплотнительное кольцо | 2 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 9210539 | Шланг в сборе | 1 |
| 04A | 4327294 | Защитный кожух | 5 |
| 04B | 4439931 | Шланг | 1 |
| 06 | 4308972 | Шланг | 1 |
| 07 | 9220438 | Шланг в сборе | 1 |
| 07A | 4327294 | Защитный кожух | 4 |
| 07B | 4601098 | Шланг | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853288 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4455599 | Клапан селектор | 1 |
| 13 | J271230 | Болт с шайбой | 2 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Плоская шайба | 1 |
| 14 | A853188 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 8090231 | Кронштейн | 1 |
| 16 | J271235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Плоская шайба | 1 |
| 18 | 9225079 | Шланг в сборе | 1 |
| 18A | 4327294 | Защитный кожух | 2 |
| 18B | 4355873 | Шланг | 1 |
| 19 | 4190127 | Хомут трубки | 1 |
| 20 | J271275 | Болт с шайбой | 1 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Плоская шайба | 1 |
| 24 | 4613883 | Предохранительный клапан | 2 |
| 25 | 3100948 | Информационная табличка | 1 |
| 26 | 4469306 | Золотник | 1 |
| 27 | 4184837 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 94-0664 | Тройник | 1 |
| 29 | 4208659 | Адаптер | 1 |
| 30 | 94-1604 | Переходник | 1 |
| 31 | 4272267 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
