PTO детали (вспомогательный)(моноблочный стрела, 2P-BOOM) — HITACHI ZX210W-AMS

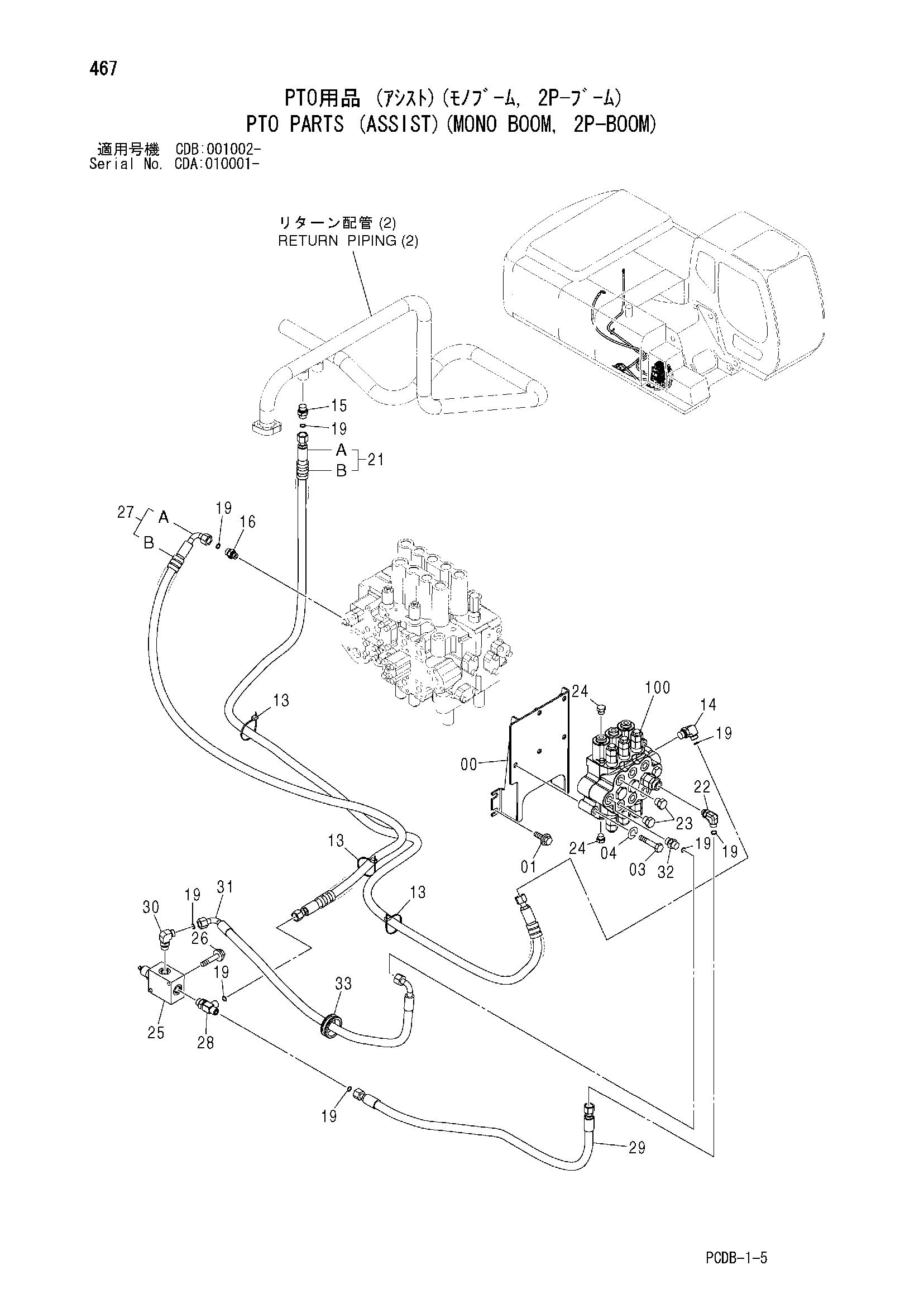

Заводская схема «PTO детали (вспомогательный)(моноблочный стрела, 2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042052 | Кронштейн | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | J921280 | Болт | 3 |
| 04 | A590912 | Пружинная шайба | 3 |
| 13 | 4055312 | Ленточный зажим | 3 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4198407 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 8 |
| 21 | 9230207 | Шланг в сборе | 1 |
| 21A | 4484097 | Шланг (AT) | 1 |
| 21B | 4327294 | Защитный кожух | 1 |
| 22 | 4202112 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A885004 | Пробка | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A885003 | Пробка | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4601969 | Клапан регулировочный | 1 |
| 26 | J260870 | Болт с шайбой | 2 |
| 26A | J900870 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 9237052 | Шланг в сборе | 1 |
| 27A | 4608077 | Шланг (P1) | 1 |
| 27B | 4327294 | Защитный кожух | 3 |
| 28 | A853444 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4285803 | Шланг | 1 |
| 30 | A853344 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4615137 | Шланг | 1 |
| 32 | A853144 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4201749 | Резиновая втулка | 1 |
| 100 | 4603261 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
