Гидролинии хода (1) — HITACHI ZX210W-AMS

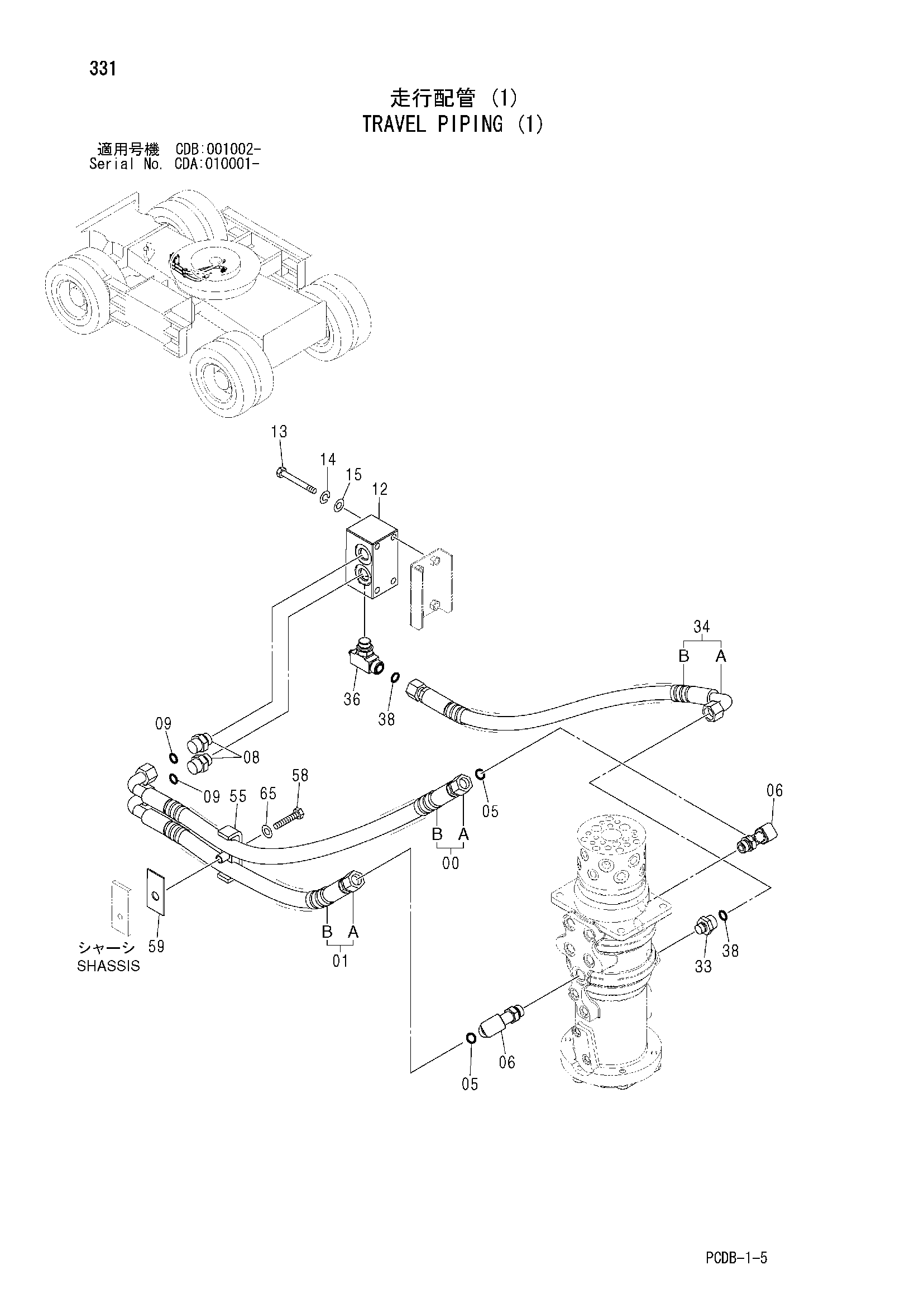

Заводская схема «Гидролинии хода (1)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224945 | Шланг в сборе | 1 |
| 00A | 4414657 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9218766 | Шланг в сборе | 1 |
| 01A | 4434123 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 1 |
| 06 | 4267201 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 9205251 | Клапан | 1 |
| 13 | J901202 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 33 | 4197530 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9224946 | Шланг в сборе | 1 |
| 34A | 4374023 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 2 |
| 36 | 4477896 | Тройник | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
| 55 | 8061722 | Хомут | 1 |
| 58 | J901265 | Болт | 1 |
| 59 | 4605501 | Резиновая прокладка | 1 |
| 65 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
