Удерживающий клапан трубопроводы — HITACHI ZX210W-AMS

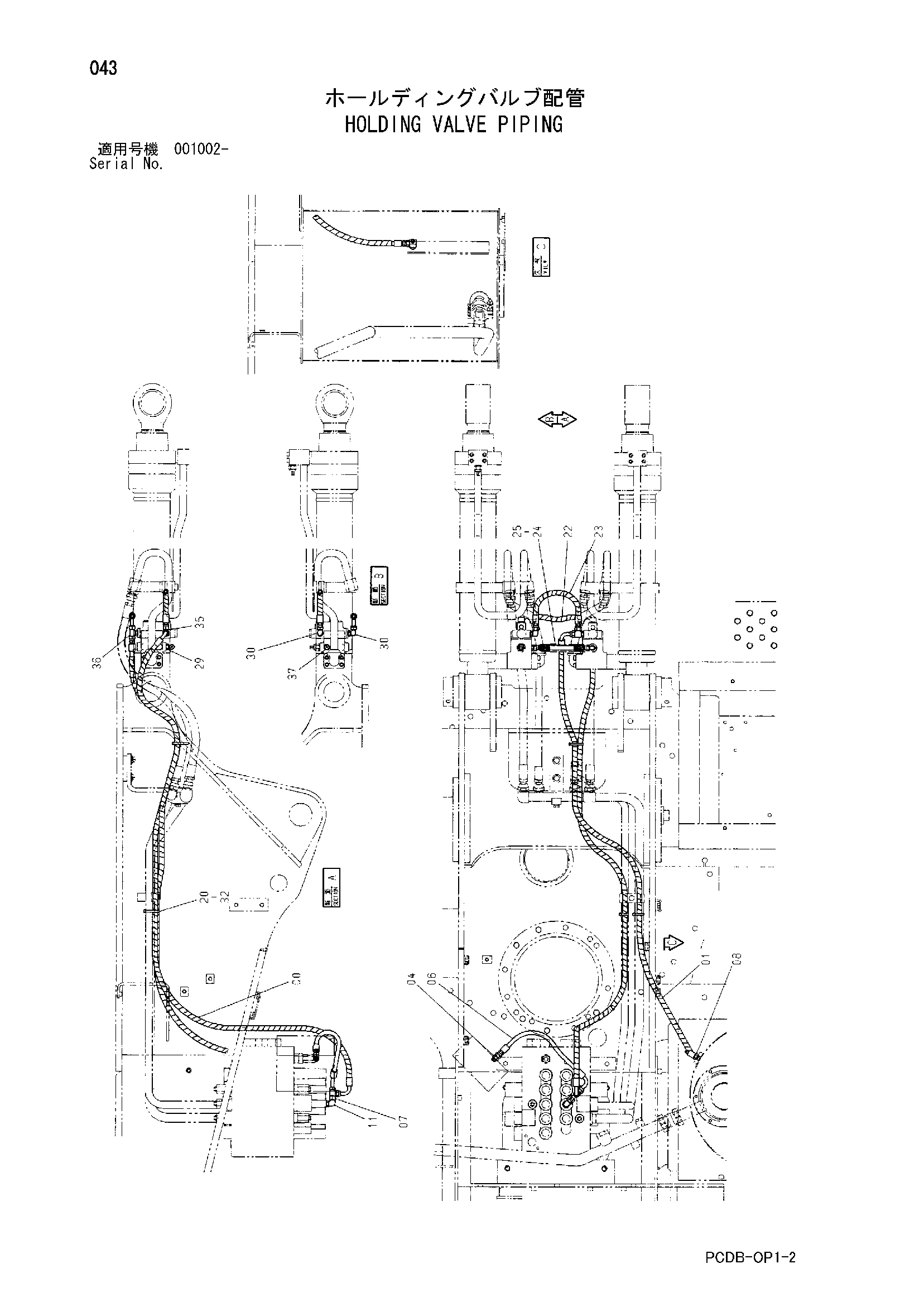

Заводская схема «Удерживающий клапан трубопроводы» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9238777 | Шланг в сборе | 1 |
| 00A | 4227042 | Шланг (MSL) | 1 |
| 00B | 4327293 | Защитный кожух | 7 |
| 01 | 9225654 | Шланг в сборе | 1 |
| 01A | 4293938 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 11 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4436254 | Шланг | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208913 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4055312 | Ленточный зажим | 5 |
| 22 | 9190075 | Шланг в сборе | 1 |
| 22A | 4436269 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9190082 | Шланг в сборе | 1 |
| 23A | 4436267 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 4436270 | Шланг | 1 |
| 25 | 4436292 | Защита шланга | 1 |
| 29 | A852322 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852323 | Угловой штуцер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 35 | A852423 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852523 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
