Гидробак — HITACHI ZX210W-AMS

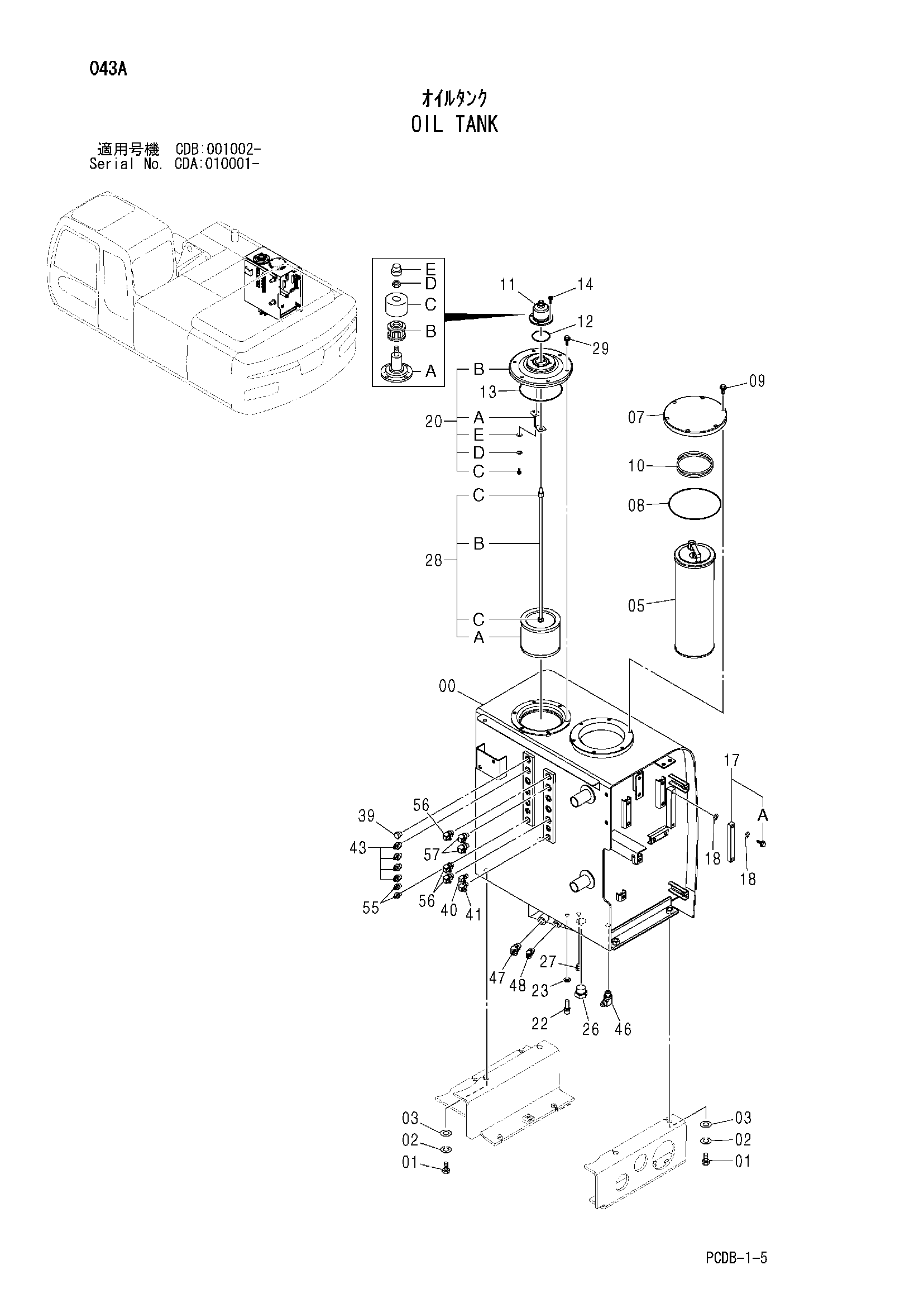

Заводская схема «Гидробак» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008859 замена: 5008792 | Гидробак | 1 |
| 00 | 5008792 | Гидробак | 1 |
| 01 | J921645 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 4443773 | Фильтрующий элемент | 1 |
| 07 | 4440802 | Крышка | 1 |
| 08 | A810190 | Уплотнительное кольцо | 1 |
| 09 | J021035 | Болт с шайбой | 6 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 10 | 4472673 | Пружина | 1 |
| 11 | 4434017 | Сапун | 1 |
| 11A | 4437833 | Корпус | 1 |
| 11B | 4437838 | Элемент | 1 |
| 11C | 4437837 | Крышка | 1 |
| 11D | 4371825 | Гайка | 1 |
| 11E | 4437836 | Колпачок | 1 |
| 12 | A810060 | Уплотнительное кольцо | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 14 | J780616 | Болт с внутренним шестигранником | 4 |
| 17 | 8053499 | Указатель уровня | 1 |
| 17A | 4100967 | Болт | 2 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 20 | 9184556 | Крышка в сборе | 1 |
| 20A | 4408661 | Кронштейн | 1 |
| 20B | 1025093 | Крышка | 1 |
| 20C | 4350623 | Болт | 1 |
| 20D | 4225466 | Пружинная шайба | 1 |
| 20E | 4225472 | Плоская шайба | 1 |
| 22 | 4250260 | Датчик | 1 |
| 23 | 4250261 | Прокладка | 1 |
| 26 | A885008 | Пробка | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4468633 | Всасывающий фильтр | 1 |
| 28A | 4210224 | Сетчатый фильтр | 1 |
| 28B | 4603515 | Шток | 1 |
| 28C | J950010 | Гайка | 3 |
| 29 | J021025 | Болт с шайбой | 6 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 39 | A885003 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852322 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852323 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852133 | Адаптер | 4 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852244 | Угловой штуцер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A852233 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | A852122 | Адаптер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852332 | Угловой штуцер | 3 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | A852333 | Угловой штуцер | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
