Шланг защита от разрыва клапан трубопроводы (позиционирование) — HITACHI ZX210W-AMS

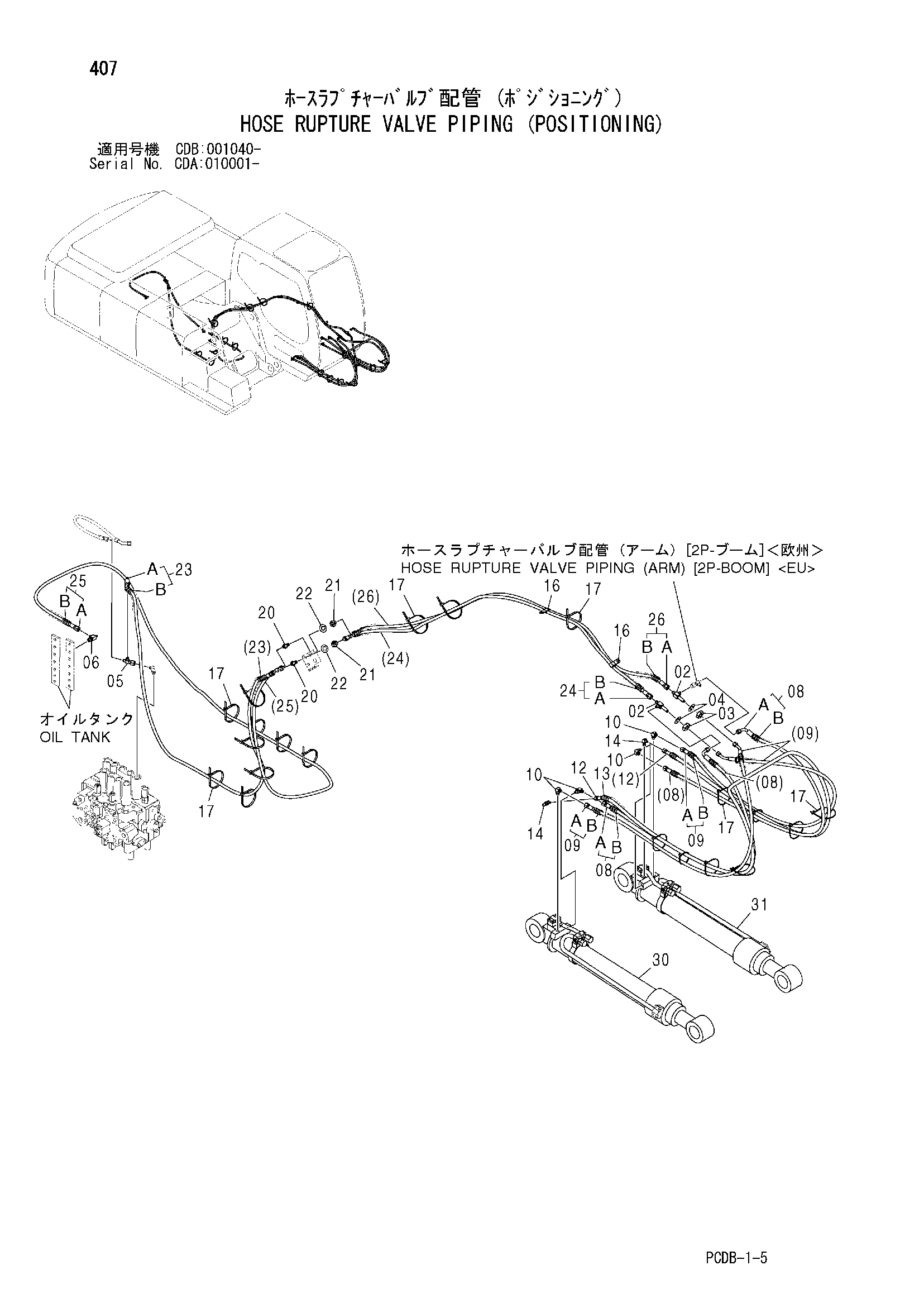

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4247260	Тройник	2
03	4202531	Гайка	2
04	A590916	Пружинная шайба	2
05	4246672	Соединительный штуцер	1
06	A852433	Тройник	1
06A	4509180	Уплотнительное кольцо	1
08	9228217	Шланг в сборе	2
08A	4606150	Шланг	1
08B	4327293	Защитный кожух	5
09	9228218	Шланг в сборе	2
09A	4606151	Шланг	1
09B	4327293	Защитный кожух	5
10	A852323	Угловой штуцер	4
10A	957366	Уплотнительное кольцо	1
12	4489642	Шланг	1
13	4489668	Защита шланга	1
14	A852322	Угловой штуцер	2
14A	957366	Уплотнительное кольцо	1
16	4190292 замена: 4190282	Зажим	2
17	4121859	Ленточный зажим	20
20	4202532	Адаптер	2
21	4202531	Гайка	2
22	A590914	Пружинная шайба	2
23	9234556	Шланг в сборе	1
23A	4613736	Шланг (PP1)	1
23B	4327293	Защитный кожух	6
24	9234557	Шланг в сборе	1
24A	4613737	Шланг (PP2)	1
24B	4327293	Защитный кожух	7
25	9234558	Шланг в сборе	1
25A	4613738	Шланг (PD1)	1
25B	4327293	Защитный кожух	8
26	9234559	Шланг в сборе	1
26A	4613739	Шланг (PD2)	1
26B	4327293	Защитный кожух	7
30	4485743	Гидроцилиндр. позиционирование (правый)	1
31	4485744	Гидроцилиндр. позиционирование (левый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
