Запасные пилотные гидролинии (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX210W-AMS

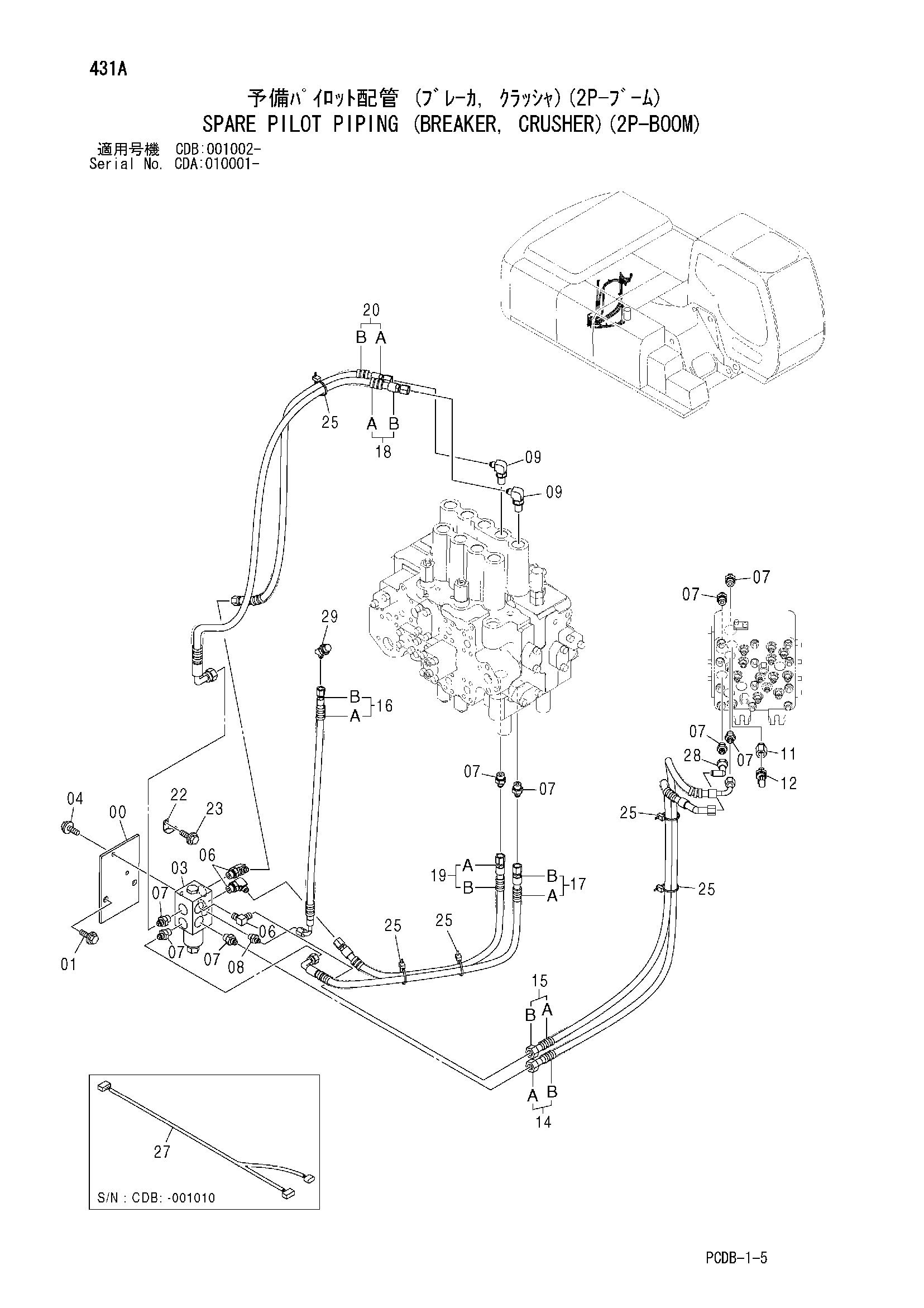

Заводская схема «Запасные пилотные гидролинии (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470044 | Пластина | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 03 | 4462737 | Электромагнитный клапан | 1 |
| 04 | J010820 | Болт с шайбой | 2 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 9 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4208913 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4263446 | Переходник S | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4436535 | Датчик давления | 1 |
| 14 | 9212836 | Шланг в сборе | 1 |
| 14A | 4471950 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 9212840 | Шланг в сборе | 1 |
| 15A | 4327293 | Защитный кожух | 2 |
| 15B | 4602067 | Шланг | 1 |
| 16 | 9212841 | Шланг в сборе | 1 |
| 16A | 4327293 | Защитный кожух | 1 |
| 16B | 4442442 | Шланг | 1 |
| 17 | 9212842 | Шланг в сборе | 1 |
| 17A | 4327293 | Защитный кожух | 1 |
| 17B | 4602068 | Шланг | 1 |
| 18 | 9212843 | Шланг в сборе | 1 |
| 18A | 4327293 | Защитный кожух | 2 |
| 18B | 4602069 | Шланг | 1 |
| 19 | 9212844 | Шланг в сборе | 1 |
| 19A | 4471963 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9212845 | Шланг в сборе | 1 |
| 20A | 4471965 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
| 22 | 4257159 | Кронштейн | 1 |
| 23 | J011020 | Болт с шайбой | 1 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 25 | 4055311 | Ленточный зажим | 5 |
| 27 | 4484850 | Жгут проводов | 1 |
| 28 | 4239976 | Унион S | 1 |
| 29 | A852232 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
