Пилотные гидролинии (2) — HITACHI ZX210W-AMS

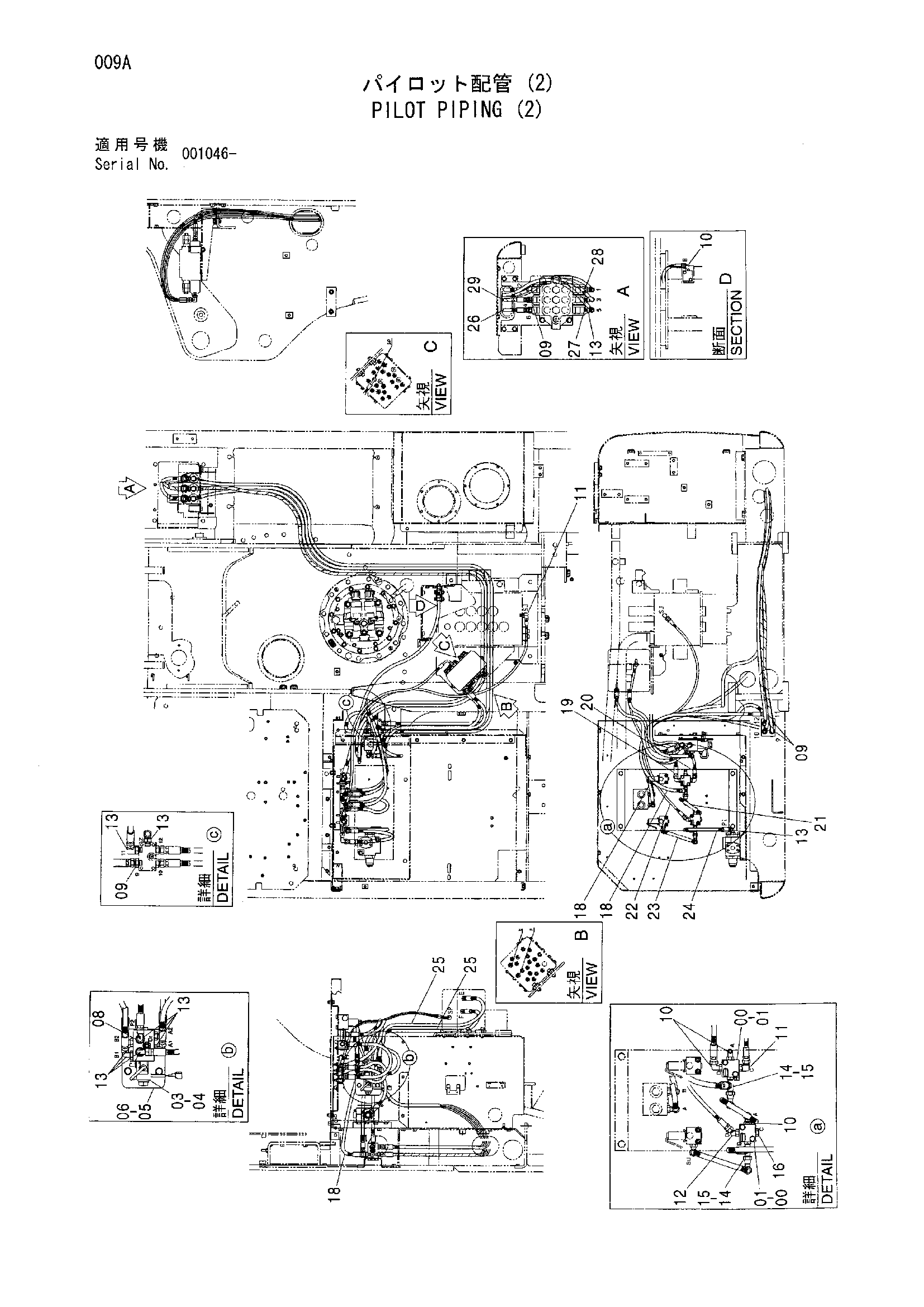

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 2 |
| 01 | J260845 | Болт с шайбой | 4 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4462737 | Электромагнитный клапан | 1 |
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 9762864 | Пластина | 1 |
| 06 | J271045 | Болт с шайбой | 2 |
| 06A | J901045 | Болт | 1 |
| 06B | J222010 | Плоская шайба | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 5 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 11 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852423 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4239976 | Унион S | 2 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4447637 | Шланг (H) | 3 |
| 19 | 4451226 | Шланг (LD4) | 1 |
| 20 | 4452809 | Шланг (SL) | 1 |
| 21 | 4442270 | Шланг (C30) | 1 |
| 22 | 4451813 | Шланг (PH) | 1 |
| 23 | 4442270 | Шланг (C30) | 1 |
| 24 | 4441404 | Шланг (C) | 1 |
| 25 | 4450018 | Шланг (E33) | 2 |
| 26 | 4448917 | Шланг (E) | 1 |
| 27 | 4477082 | Шланг (2) | 1 |
| 28 | 9235375 | Шланг в сборе | 1 |
| 28A | 4446119 | Шланг (12) | 1 |
| 28B | 4327293 | Защитный кожух | 5 |
| 29 | 9235376 | Шланг в сборе | 1 |
| 29A | 4470125 | Шланг (10) | 1 |
| 29B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
