Гидролинии хода (2) — HITACHI ZX210W-AMS

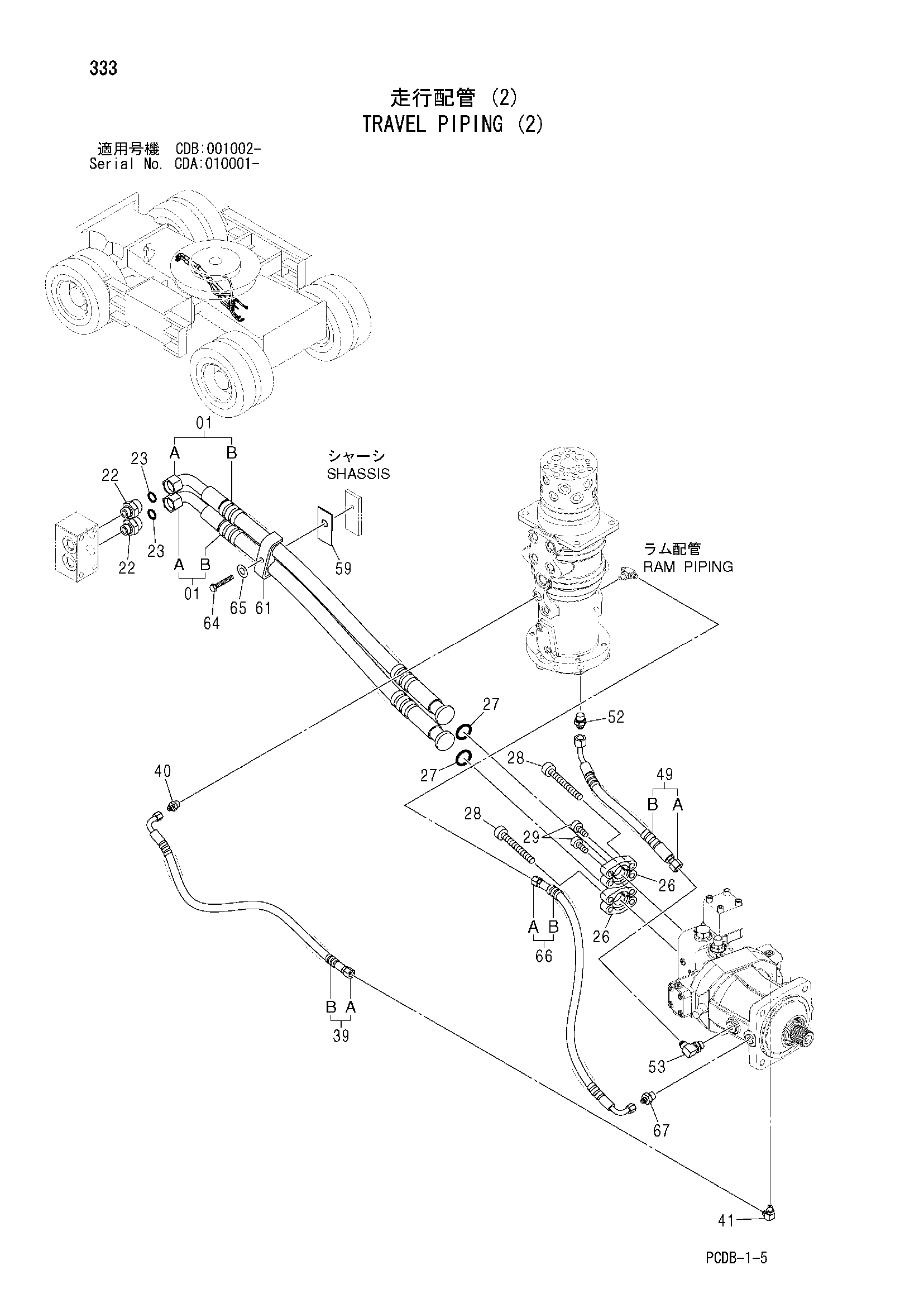

Заводская схема «Гидролинии хода (2)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9218774 | Шланг в сборе | 2 |
| 01A | 4478510 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 22 | A853168 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 2 |
| 26 | 4089703 | Разъёмный фланец | 4 |
| 27 | 4508805 | Уплотнительное кольцо | 2 |
| 28 | J781406 | Болт с внутренним шестигранником | 6 |
| 29 | J781445 | Болт с внутренним шестигранником | 2 |
| 39 | 9231901 | Шланг в сборе | 1 |
| 39A | 4610623 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | A852132 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852322 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 9227799 | Шланг в сборе | 1 |
| 49A | 4451534 | Шланг | 1 |
| 49B | 4327294 | Защитный кожух | 1 |
| 52 | A852144 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A852344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4605501 | Резиновая прокладка | 1 |
| 61 | 8065749 | Хомут | 1 |
| 64 | J901270 | Болт | 1 |
| 65 | A590112 | Плоская шайба | 1 |
| 66 | 9210512 | Шланг в сборе | 1 |
| 66A | 4452737 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 1 |
| 67 | 4603159 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
