Кабина (4) — HITACHI ZX210W-AMS

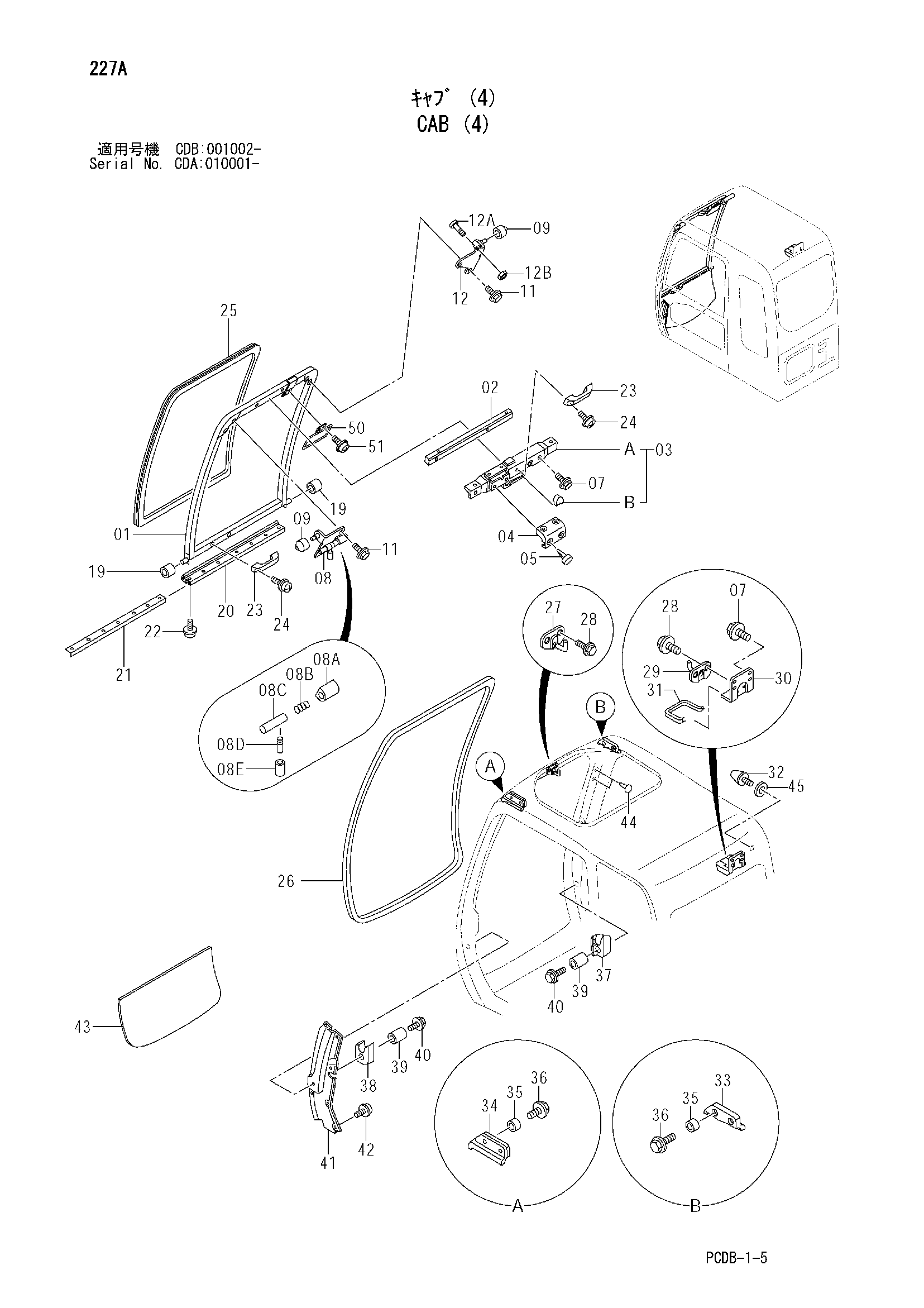

Заводская схема «Кабина (4)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-24 | 4610586 замена: 4639510 | Передний окно в сборе | 1 |
| 01-24 | 4639510 | Передний окно в сборе | 1 |
| 01 | 4456217 | Рама окно | 1 |
| 02 | 4456218 | Седло винта | 1 |
| 03 | 4456219 | Лоок в сборе | 1 |
| 03A | 4456222 | ブラケット | 1 |
| 03B | 4638688 | Крышка | 1 |
| 04 | 4456220 | Крышка | 1 |
| 05 | 4456221 | Зажим | 4 |
| 07 | 4372225 | Болт с шайбой | 8 |
| 08 | 4456223 замена: 4633401 | Кронштейн (левый) | 1 |
| 08 | 4633401 | Кронштейн (левый) | 1 |
| 08A | 4456227 | Крышка | 1 |
| 08B | 494918 | Пружина A | 1 |
| 08C | 4403327 | Вал | 1 |
| 08D | 4295480 | Рычаг | 1 |
| 08E | 4295876 | Крышка | 1 |
| 09 | 4456224 | Ролик | 2 |
| 11 | 4372219 | Болт с шайбой | 4 |
| 12 | 4456226 замена: 4633400 | Кронштейн (правый) | 1 |
| 12 | 4633400 | Кронштейн (правый) | 1 |
| 12A | 4456225 | Винт | 1 |
| 12B | J230006 | Гайка | 1 |
| 19 | 4204558 | Ролик | 2 |
| 20 | 4456228 | Резиновая прокладка | 1 |
| 21 | 4456229 | Пластина | 1 |
| 22 | 4372214 | Самонарезающий винт | 4 |
| 23 | 4204579 | Рукоятка | 2 |
| 24 | J460620 | Винт с шайбой | 4 |
| 25 | 4602562 | Стекло | 1 |
| 26 | 4456230 | Резиновая прокладка | 1 |
| 27 | 4456231 | Стрикер F | 1 |
| 28 | 4372210 | Винт с шайбой | 4 |
| 29 | 4456232 | Стрикер R | 1 |
| 30 | 4456233 | Кронштейн | 1 |
| 31 | 4456234 | Резиновая прокладка | 1 |
| 32 | 4204586 | Ограничитель | 1 |
| 33 | 4456235 | Резиновая прокладка | 1 |
| 34 | 4456236 | Резиновая прокладка | 1 |
| 35 | 4456237 | Втулка | 4 |
| 36 | 4456238 | Болт с шайбой | 4 |
| 37 | 4456239 | Ограничитель | 1 |
| 38 | 4456240 | Ограничитель | 1 |
| 39 | 4456241 | Втулка | 2 |
| 40 | 4456242 | Болт с шайбой | 2 |
| 41 | 4610144 | Крышка | 1 |
| 42 | J680614 | Винт с шайбой | 6 |
| 43 | 4602563 | Стекло | 1 |
| 44 | 4377817 | Зажим | 2 |
| 45 | 4607053 | Проставка | 1 |
| 50 | 965452 | Зеркало | 1 |
| 51 | J680614 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
