Подъём кабина детали — HITACHI ZX210W-AMS

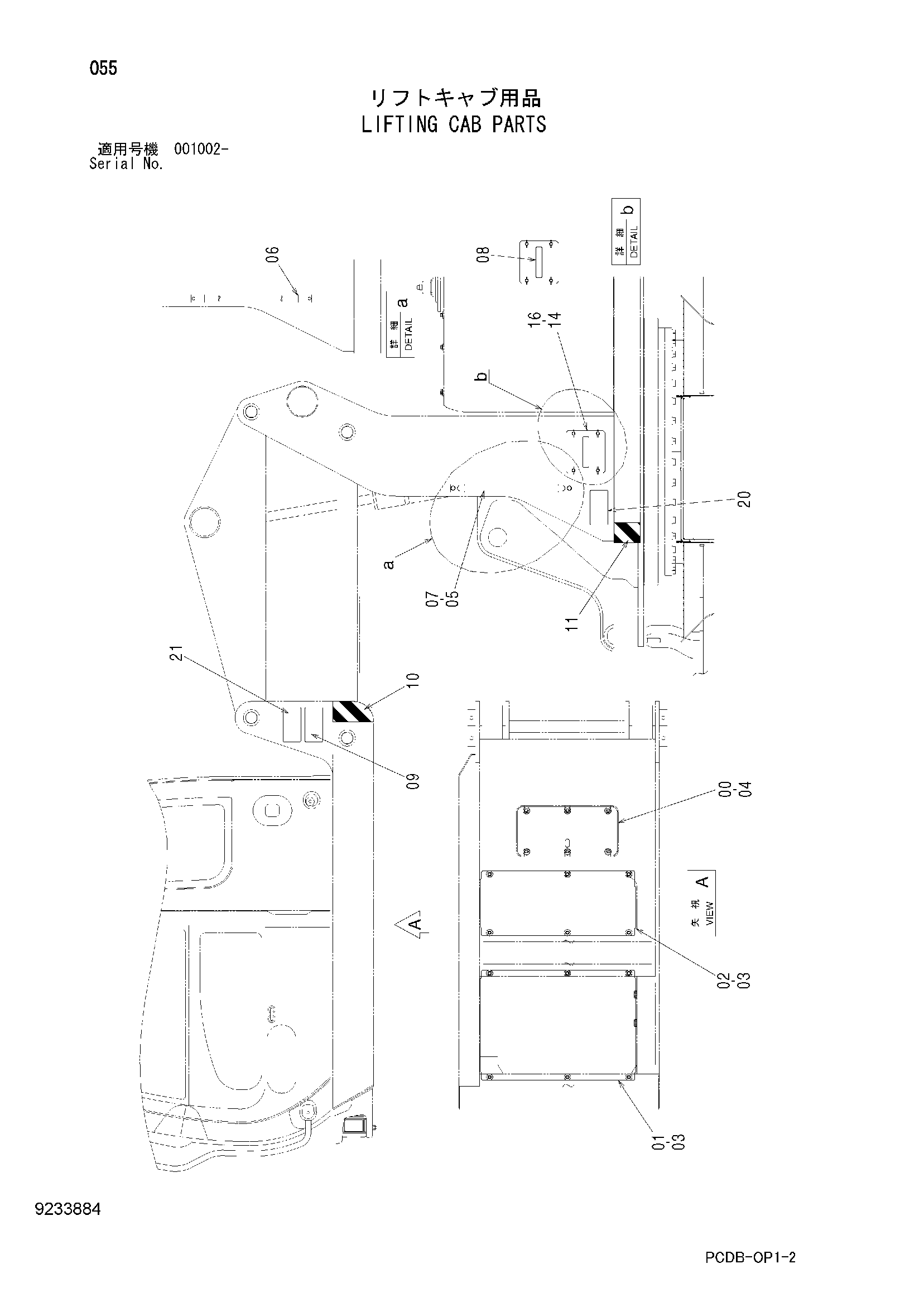

Заводская схема «Подъём кабина детали» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612651 | Пластина | 1 |
| 01 | 4612653 | Пластина | 1 |
| 02 | 4612652 | Пластина | 1 |
| 03 | J281035 | Болт с шайбой | 12 |
| 03A | J901035 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J281020 | Болт с шайбой | 6 |
| 04A | J901020 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | 9743574 | Поручень | 1 |
| 06 | 4341594 | Седло винта | 2 |
| 07 | J271225 | Болт с шайбой | 2 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4453338 | Информационная табличка | 1 |
| 09 | 3088571 | Предупреждающая табличка | 1 |
| 10 | 4624961 | Информационная табличка | 1 |
| 11 | 4624962 | Информационная табличка | 1 |
| 14 | 4613278 | Крышка | 1 |
| 16 | M361040 | Болт винг | 4 |
| 20 | 3108908 | Предупреждающая табличка | 1 |
| 21 | 3108370 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
