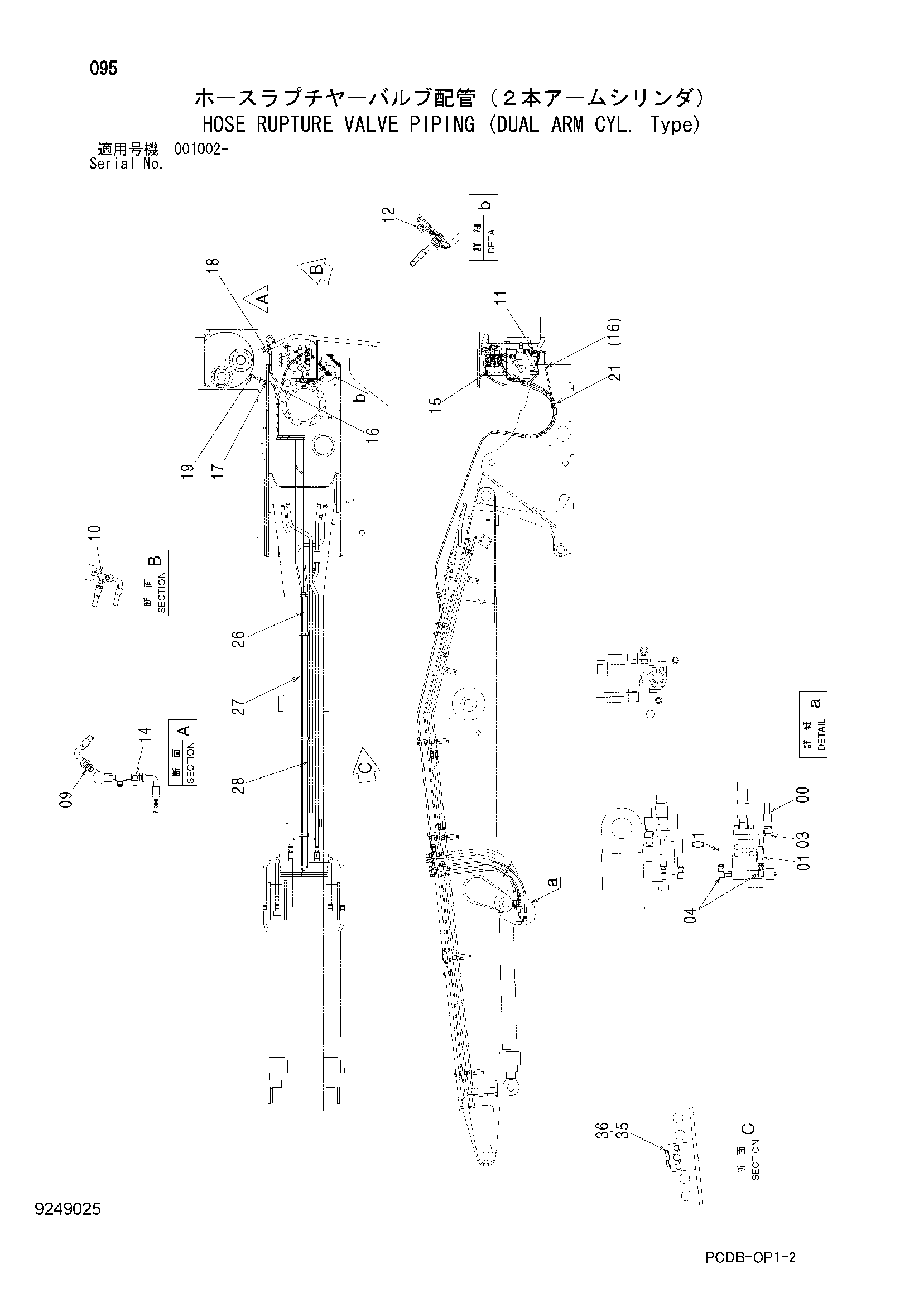

Шланг защита от разрыва клапан трубопроводы (дуал рукоять гидроцилиндр. тип) — HITACHI ZX210W-AMS
Заводская схема «Шланг защита от разрыва клапан трубопроводы (дуал рукоять гидроцилиндр. тип)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331039 | Шланг | 2 |
| 01 | 4450017 | Шланг | 4 |
| 03 | A852344 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4221290 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4207300 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4202422 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4426339 | Соединительный штуцер | 1 |
| 15 | 4439574 | Шланг | 1 |
| 16 | 4465529 | Шланг | 1 |
| 17 | 4451826 | Шланг | 1 |
| 18 | 4428856 | Шланг | 1 |
| 19 | A852433 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4121859 | Ленточный зажим | 6 |
| 26 | 8099976 | Трубка | 1 |
| 27 | 8099977 | Трубка | 1 |
| 28 | 8099978 | Трубка | 1 |
| 35 | 4665280 | Блок | 3 |
| 36 | J271260 | Болт с шайбой | 6 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
