Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX210W-AMS

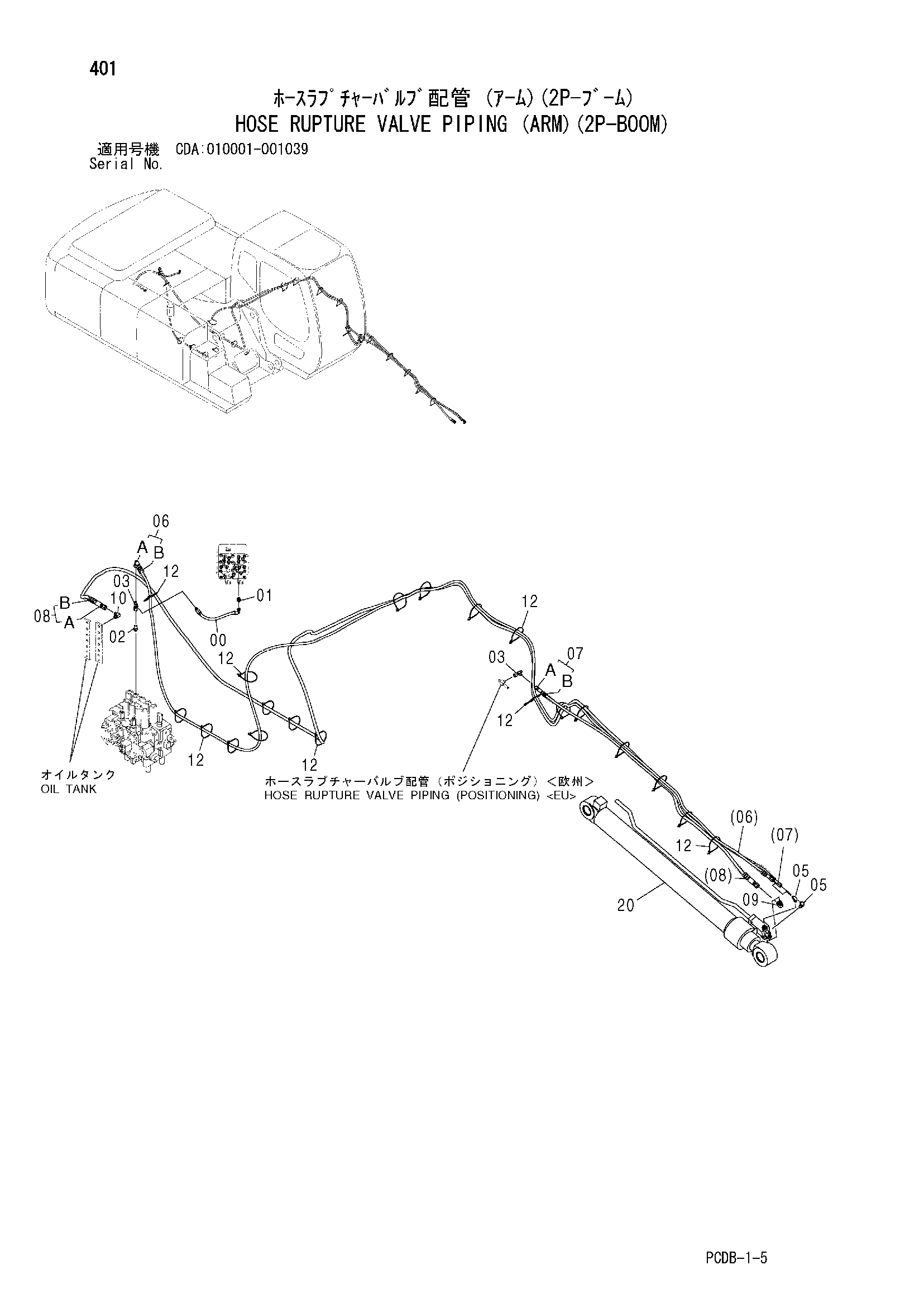

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436264 | Шланг | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4202422 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9222966 | Шланг в сборе | 1 |
| 06A | 4488315 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 18 |
| 07 | 9228216 | Шланг в сборе | 1 |
| 07A | 4606148 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 5 |
| 08 | 9223747 | Шланг в сборе | 1 |
| 08A | 4489593 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 21 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852334 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 20 |
| 20 | 4485740 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
