Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX210W-AMS

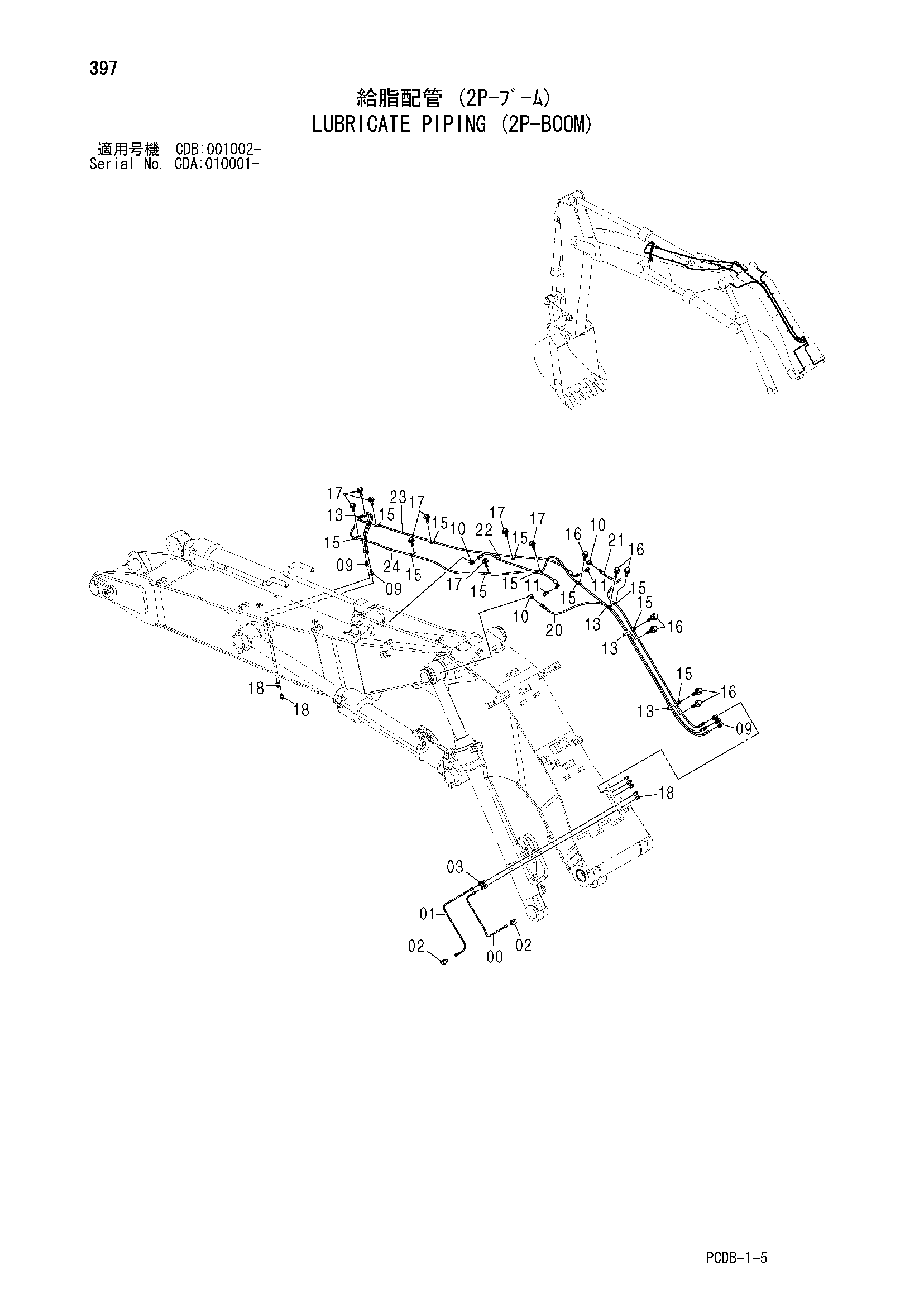

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX210W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4460317 | Трубка | 1 |
| 01 | 4460400 | Трубка | 1 |
| 02 | 4345297 | Штуцер трубки | 2 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 09 | 4154651 | Адаптер | 5 |
| 10 | 4154655 | Угловой штуцер | 3 |
| 11 | 4298746 | Угловой штуцер | 2 |
| 13 | 4192018 | Зажим | 4 |
| 15 | 4190261 | Зажим | 11 |
| 16 | J011016 | Болт с шайбой | 7 |
| 16 | J271016 замена: J901016 | Болт с шайбой | 7 |
| 17 | J011020 | Болт с шайбой | 8 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 18 | J75482 | Пресс-маслёнка | 7 |
| 20 | 4467600 | Пластиковый шланг | 1 |
| 21 | 4482948 | Пластиковый шланг | 1 |
| 22 | 4429017 | Пластиковый шланг | 1 |
| 23 | 4482947 | Пластиковый шланг | 1 |
| 24 | 4482946 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
